超声波局部放电检测仪

产品概述
电气设备检修技术的发展大致可以分为三个阶段，即故障检修、定期检修和状态检修，状态检修以可靠性为主，它是根据设备的状态而执行的预防性作业。作为电力系统运行的首要要求，供电可靠性日益凸显其重要性，因此状态检修逐步取代了以往的定期预防性检修。状态检修通过对设备关键参数的测量来识别其已有的或潜在的劣化迹象，可在设备不停运的情况下对其进行状态评估。
超声波局部放电检测仪

局部放电巡检仪针对带电巡检的特点，采用高频电流及超声波两种检测法，其体积小，性能优异，易于操作。可对电缆、变压器（电抗器）等接地线进行测量。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量、分析。

超声波局部放电检测仪引用标准
1.局部放电测量GB/T 7354
2.电力设备局部放电现场测量导则 DL/T 417
3.高电压试验技术第一部分：一般试验要求 GB/T 16927.1
4.高电压试验技术第二部分：测量系统 GB/T 16927.2
5.高电压试验技术第3部分: 现场试验的定义及要求 GB/T 16927.3

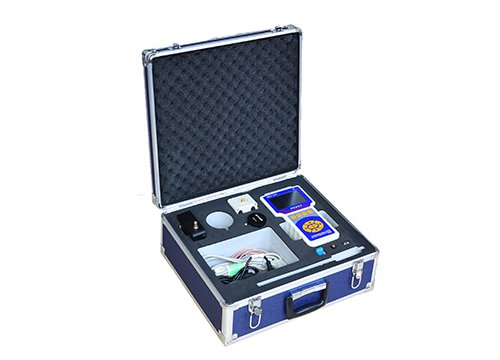

超声波局部放电检测仪系统组成
本系统主要由以下几部分组成
1.MOEORW-5009局部放电巡检仪一台。
2.主机充电器一套
3.HFCT-II高频电流互感器1个。
4.HCCS-II超声传感器1个
5.BNC-SMA 50Ω同轴电缆2条。
6.HCTX-03无线同步发射器及电源线一套。
7.读卡器1个。

超声波局部放电检测仪技术参数

主机参数
可检测通道数	2个通道，1个MOEORW-5009通道，1个US通道
采样精度	12bit
触发方式	内同步，外同步
HFCT参数
检测带宽	100K-50MHz
传输阻抗	>5mV/mA(10MHz )
输出阻抗	50Ω
检测灵敏度	5pC
测量范围	-20~80dB
测量误差	±1dB
分辨率	1dB
输出接口	标准BNC
US参数
频率范围	20kHz-300kHz
输出阻抗	50Ω
检测灵敏度	0.1mV
测量范围	0.1mV～1V
输出接口	标准BNC
硬件
显示屏	4.3” TFT真彩色液晶显示屏
分辨率	480×272
操作	薄膜按键
存储	SD卡标配16G卡，zui大支持32G
接口	3.5mm立体声耳机插孔
	DC-005低压直流充电器输入口
	充电LED指示灯
	RS232调试口
	USBD同步口
	USB2.0
	网口
	SD卡插槽
	CH1：SMA外部MOEORW-5009互感器输入口
	US：SMA外部MOEORW-5009互感器输入口
电源
内部电源	电池供电（16.8V锂电池）
正常工作时间	约7小时，充满时间约5小时
尺寸
长×宽×高		235mm×133mm×48mm
重量		0.85kg
环境
使用环境温度		-20℃至50℃
存储环境温度		-40℃～70℃
湿度		10%-90%（非冷凝）
海拔高度		≤3000m
