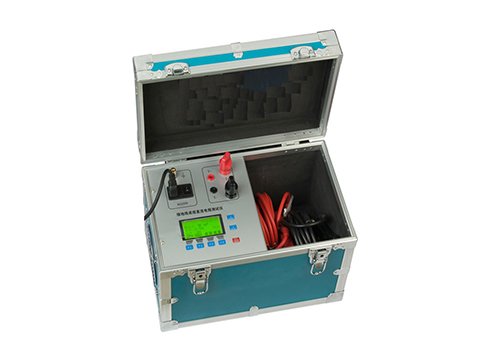

接地线成组电阻测试仪

来源：www.whmoen.com    更新时间：2020-07-15

接地线成组电阻测试仪概述
本款仪器是根据《电力安全工器具预防性试验规程》研制出，用于考核接地线线鼻和汇流夹与多股铜质软导线之间的接触是否良好。
本仪器采用直流电压电流比例法，由低压大电流恒流源和测量系统等部分组成。恒流源采用先进的开关电源技术，具有抗干扰、稳定性强之特点。测量部分采用直观的LCD液晶，测量准确可靠，回路选择切换操作灵活简便。


接地线成组电阻测试仪安全措施
1、操作者应具备一般电器设备或仪器的使用常识。
2、使用本仪器前要认真阅读使用说明书。
3、对仪器的调整维修必须由专业人员进行，不要自行处理。
4、仪器应避免剧烈震动，避免高温和阳光直射。
5、本仪器为测量纯电阻回路设计，不得测量感性回路。
6、测试中不能拆除测试线。
7、仪器接地线必须接好

接地线成组电阻测试仪性能特点
1、测试电流大，完全符合有关测试接触电阻的国家标准要求。
2、输出电压高，测量量程宽，可达300mΩ。
3、测试电流来自高精度的50A开关式恒流电源，无需人工调节，测试迅速准确。
4、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。
5、测试速度快，3秒左右显示数据。
6、长时间连续工作，设有过热保护电路，仪器可靠稳定。
7、操作简便，重量轻，适合于野外作业。
8、仪器带有万年历、99组数据存储，关机不丢失数据。

接地线成组电阻测试仪技术指标
1、测试电流：30A、40A、50A
2、量程：  30A      0～300 mΩ
           40A      0～200 mΩ
           50A      0～ 100 mΩ
3、zui小分辨率：0.01μΩ
4、准确度：  0.5%±0.2µΩ
5、输出电压：≤DC10V
6、工作方式：连续
7、电源：AC220V±10％  50Hz±1Hz
8、消耗功率：≤600W
9、使用温度：-20℃～40℃
10、相对湿度：≤80%RH，不结露
11、重量:8.7kg
12、体积:350mm×230mm×260mm
