户表接线测试仪

来源：www.whmoen.com    更新时间：2020-07-03

户表接线测试仪功能特点

1．采用高速脉冲检测芯片，测量准确度高、稳定性好。
2．有特定脉冲识别器和发射器组成。
3．将已编号的12个发射终端分别插在每户的电源插座上，随后用测试仪在电表端进行逐一测试。快速，直接，一次性完成12户的测量。
4．本测试仪可单人操作，避免了传统的两人在电缆两端对讲的校线方法，省缺了通讯工具。
5．本测试仪不利用任何共用线（包括接地线），就可以方便的对户表进行校线。
6．本测试仪勿需专业电工也能完成对户表的校线工作。
7．本测试仪能够识别线路短路、断路，错接，反接。测试仪也可单独作为一通断检测仪使用。
8．本测试仪采用LCD液晶大屏幕显示，结果清晰明了。
9．本测试仪操作简单、使用方便、测量快速准确。
10．本测试仪带有RS-232通讯接口，可实现主机与计算机之间数据通讯。
11．体积小、重量轻，便于携带。

户表接线测试仪技术指标
1．被测导线电阻＜50Ω。
2．被测导线间绝缘电阻＞100kΩ。
3．检测时间:4秒。
4．电源:7.2V内置高性能Ni—MH充电电池。
5．外型尺寸：发射终端96×60×38mm（长×宽×厚），测试仪210×160×100mm（长×宽×厚）。
6．环境条件：
⑴环境温度：工作-10~45℃，储藏-25~+70℃
⑵相对湿度：小于85%
⑶大气压力：80~110kPa

户表接线测试仪外型结构

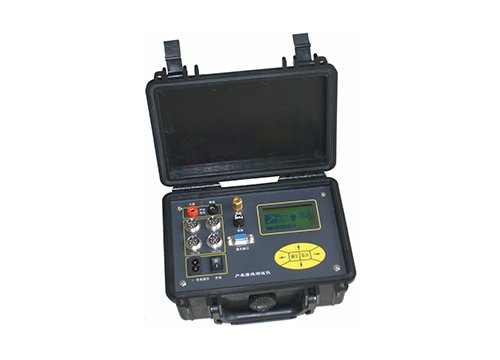

本装置由主机和终端两部分组成，其中主机是仪器的核心，所有的电气部分都在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，终端用来发射特定脉冲。外观如图一所示：

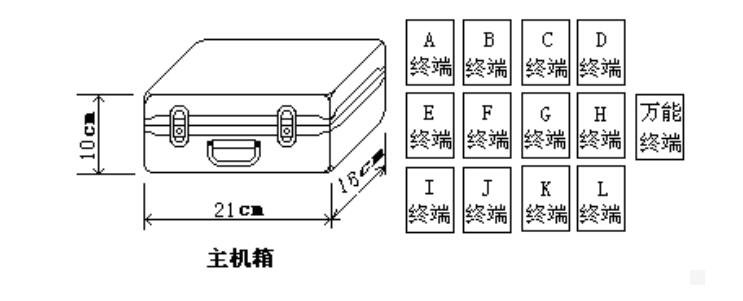

图一
图中左侧为仪器本机示意图，右侧为终端示意图，12个固定终端和一个万能终端。面板结构如图二：

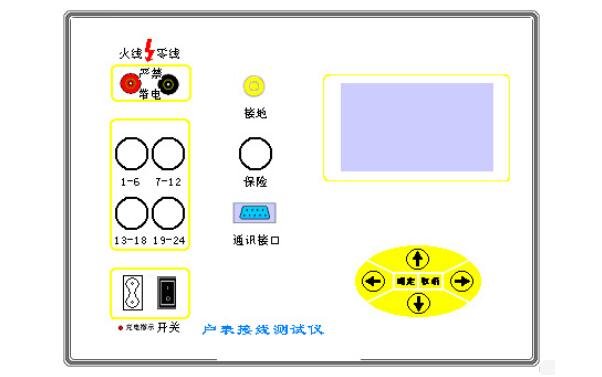

图二
图中可见中间为接地柱，保险，通讯接口。左方为大屏幕液晶显示器，左下方为按键，右上方为手动测量接线柱红色接火线，黑色接零线。右中为自动测量航空插头接线柱，右下方充电插座和电源开关。按键和开关均采用进口优质器件，质量有绝对保证。
