高压电缆局放在线监测系统

来源：www.whmoen.com    更新时间：2020-06-23

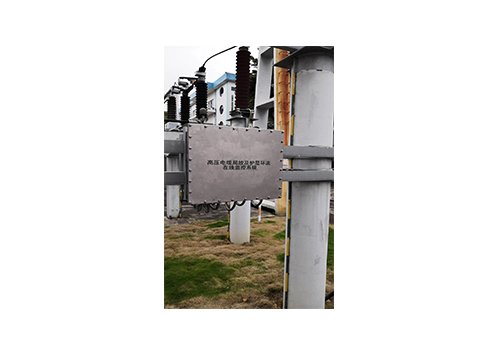

高压电缆局放在线监测系统相关概述
局部放电：绝缘体中只有局部区域发生放电，而没有贯穿施加电压的导体之间，这种现象称之为局部放电，简称局放。它与绝缘的老化及绝缘的缺陷密切相关。
接地电流：是指电缆接地线上所流过的电流。它与运行电流和电缆绝缘的老化及绝缘的缺陷密切相关。
温度：是指电缆运行温度。它与运行电流和电缆绝缘的老化及绝缘的缺陷密切相关。
电缆接头局部放电、温度及护层接地电流在线监测：对运行中的电力电缆接头的局部放电、温度及护层接地电流进行长时间监测，并进行数据处理分析，以及对电缆接头绝缘进行绝缘诊断，必要时提供报警。
数字滤波：利用软件编写特定的滤波程序，通过数字信号处理，只保留给定的频率分量，和模拟滤波相比具有很强的灵活性。
放电量：测量时间内稳定出现的zui大视在放电电荷量。


高压电缆局放在线监测系统系统功能
1  本系统适用于对 10kV 及以上电压等级电缆接头的局部放电、温度以及接地电流在线及离线监测。结合数字信号处理技术和虚拟仪器技术研制的电缆接头局部放电在线监测系统，用于 10kV及以上电缆的巡检，并能存储各个接头及各段电缆测试谱图、进行趋势分析，从而及时发现电缆及接头的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为电缆的检修工作提供依据。
2  本系统zui小测量放电幅值：20mV（现场），频率范围为30kHz～50MHz，
放电脉冲的时间分辨率为10μs，相位分辨率为 0.18°，测量温度-55℃～+125℃，测量精度±0.5℃。
3  本系统zui小电流检测值：小于0.1A。
4  本系统提供工频周期放电图、二维（q-φ， N-φ， N-q）、三 维（N-q-φ）谱图，可用以分析放电的类型。
5  利用SQL Server构建的数据库，可记录测量相序、放电量、放电相位、测量时间等相关参数以及电缆型号、长度、测量位置等设备参数，可提供放电趋势图并具有预警和报警功能，可对数据库进行查询、删除、备份等。
6  本系统采用数字滤波、设置动态阈值等综合抗干扰措施，测试数据真实可靠。

高压电缆局放在线监测系统系统工作环境
1  适用范围： 10kV及以上电压等级电力电缆接头。
2  环境温度：-20℃～70℃。
3  海拔高度：≤2500m。
4  耐雨耐湿：≤95%。

高压电缆局放在线监测系统系统工作过程

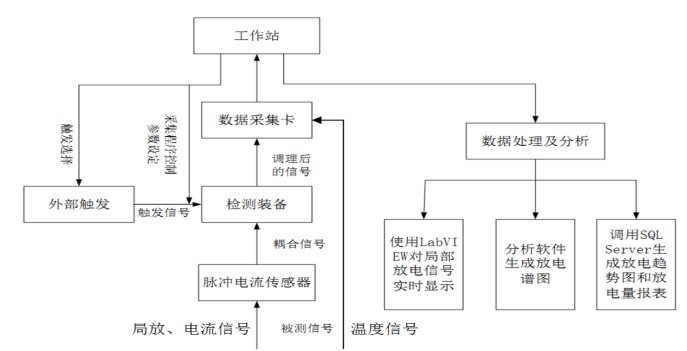

如图 1-1
系统工作流程如图1-1 所示。安装在电缆接头两端的钳形脉冲电流传感器耦合到的信号，同时进入调理单元的两个通道，经滤波放大后，由采样率为100MS/s 高速数据采集卡进行采集，同时利用开启式电流表获取电缆本体上工频电流信号，作为采集系统的同步相位，并以此信号触发数据采集卡采样，以获得发生放电的相位信息。采用数字温度传感器采集温度信号。系统硬件的控制（如放大器的放大倍数控制）由操作人员手动来控制。同时系统的数据采集程序还能实时显示经过滤波、各种抗干扰处理后的局部放电信号，并将采集到的信号保存下来。系统的数据分析程序可以将数据库的数据进行分析，生成二维、三维放电谱图、温度曲线图及工频周期放电图。另外，系统还可将历次采集到的局部放电数据存入 SQL数据库中，利用趋势图程序调用数据库中的数据，生成局部放电的发展趋势图。
