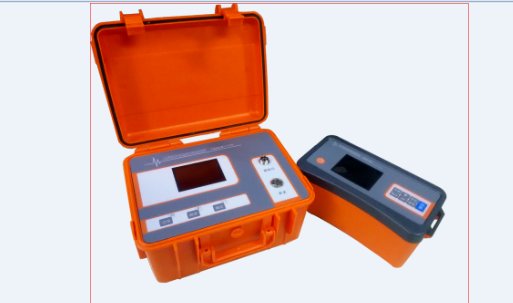

MESB-2138S带电电缆（相位）识别仪
1.独创的带电电缆相位识别技术。
2.全数字滤波技术，任何现场不受干扰。
3.低压可采用带电直连方式，高压可采用耦合方式。
4.采用模糊算法直接给出唯一性结论。
5.发射机电池供电，体积小重量轻。



带电电缆识别仪（相位）测试原理
在多条电缆构成的系统中，在其中的一条支路上施加信号，信号通过发射耦合钳将测量信号耦合进目标电缆上，在另一端使用接收耦合钳获取被测电缆的信号信息。根据电路的基本原理可知，被直接施加信号的支路电流与其他支路的电流方向相反，信号幅度大于等于其他支路，根据以上特性，我们可以从信号强度和信号相位两方面进行综合判断并直接显示判断结果。
现场测试过程中，有时会出现测得的两条或两条以上的电缆存在相近的幅度值，此时只通过比较信号幅度将无法判断目标电缆，但是在参数中提供相位信息后就能够解决这一问题。假设我们在电缆1上测得的信号相位为0°，那么在其他电缆上测得的相位会在180°左右，通过提供幅度和相位信息，能够综合得出正确或错误结果的唯一性判断。

带电电缆识别仪仪（相位）器特点
带电电缆识别仪采用的幅度和相位模糊判断技术，使得识别结果具有唯一性，从技术上解决误判或错判问题。仪器操作简单，使用过程中无需等待，开机后可立即进行电缆识别，具有携带方便、应用场合广等特点，是目前国际同类仪器中技术zui先进，性能zui优越的新型电缆识别仪。
1.带电识别，采用耦合方式施加信号，不影响电缆的正常运行，保证人身安全；
2.数据处理技术先进，一次测量同时提取幅度和相位信息，为识别结果判断提供更全面的参考依据；
3.测试信号具有方向信息，测量过程中无需等待同步信号稳定，不受外界其他无线信号干扰，即开即用。
4.人机交互界面设计人性化，仪器具有两种测量显示界面，用户可选择快速测量模式或者专家测量模式，快速测量模式直接为用户显示出智能计算出的zui终测量结果，正确或错误；专家测量模式提供给用户具体的测量参数以及测试结果，可供测试专业人员进行数据分析时使用。
5.抗干扰性能强，采用新型相位频域数字滤波器技术和独特DSP数字信号处理技术；
6.显示部分使用3.5寸彩色高清液晶显示器，界面简洁大方，阳光下清晰可见；
7.测试操作简单，一键式操作，无需连接外部其他配件，对测试现场周围环境无要求；
8.大容量电池供电，不受使用场合限制；
9.配备测试软钳，解决电缆识别过程中多根电缆难以分离问题；
10.仪器轻巧美观、便于携带。

带电电缆识别仪（相位）性能指标
信号发射机
1.输出频率：低频、中频、高频、混频
2.输出功率：高档、低档
3.输出电压：0-150V
4.施加方式：停电/带电耦合、停电/带电（低压缆）直连
5.显示界面：3.5寸液晶显示
6.供电方式：锂电池供电
7.工作时间：大于4h
8.重量：<3Kg
信号接收机
1.操作方式：软按键、提示音
2.增    益：11档，自动调整
3.显示方式：彩色液晶显示屏，显示幅度、相位、线缆正误等
4.识别方式：信号幅度、相位等多判据识别
5.相位显示：数字、智能罗盘
6.耦合钳：高灵敏度耦合钳和软钳
7.供电方式：采用锂电池供电，不受使用场合影响
8.工作时间：大于9h
9.重量：<1Kg
