通信电缆故障测试仪

原理
本仪器采用时域反射（TDR）原理测量电缆故障的距离。对于低阻、开路故障，仪器向被测电缆发射一系列电脉冲,有故障的电缆会在故障点产生一个反射信号（如果没有电缆故障，反射为电缆全长）；对于高阻故障，给电缆上加一冲击直流负高压，使故障点产生反射脉冲。

通信电缆故障测试仪系统组成

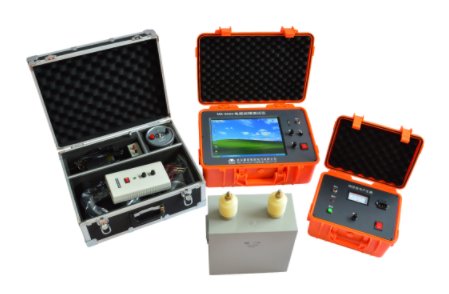

ME-9000电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。
故障测试主机包括一体化电脑、低压脉冲产生和数据处理，用于测试故障的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。
路径信号产生器产生频率30KHz、zui大幅度30V的断续正弦波信号，用于寻测电缆路径。
路径信号接收器用来接收路径信号，用于查找电缆走向和估测电缆埋设的深度。
定位仪用于故障点的精确定位。

通信电缆故障测试仪技术性能
1、故障测试系统
1.1可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。
1.2可测量长度已知的任何电缆中电波传播的速度。
1.3测试距离：不小于40千米
1.4系统误差：小于1米
1.5采样频率：25MHz
1.6zui小分辨率：0.2米
1.7测试盲区：小于16米
1.8电源：直流12V(免维护电瓶)
1.9重量：5Kg
2、路径信号产生器
2.1输出信号频率：30KHz
2.2振荡方式：断续
2.3输出功率：30W
2.4电源：220V±10％
2.5重量：4Kg
3、定位仪
3.1测试灵敏度：50Ω内阻的信号源输出300Hz信号，定点仪在维持输出为2V、信杂比优于20：1的情况下输入信号不大于10μv。
3.2输入阻抗：不小于1.2KΩ。
3.3使用2×2000Ω耳机。
3.4工作电压：DC9V±10％。
3.5使用环境温度：-20℃～70℃
