超低频耐压测试仪厂家简介
武汉摩恩提供
超低频耐压测试仪厂家价格、
超低频耐压测试仪厂家报价，产品选型，技术支持，
超低频耐压测试仪采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告
超低频耐压测试仪厂家原理
超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。
超低频耐压测试仪厂家技术参数
1、输出额定电压：参见（
http://www.whmoen.com/archive-42-2413.html ）
2、输出频率：0.1Hz、0.05Hz、0.02Hz
3、带载能力：0.1Hz zui大1.1µF
0.05Hzzui大2.2µF
0.02Hzzui大5.5µF
4、测量精度：3%
5、电压正，负峰值误差：≤3％
6、电压波形失真度：≤5％
7、使用条件：户内、户外；温度：-10℃∽+40℃；湿度：≤85％RH
8、电源保险管：参见表1
9、市电源：频率50Hz，电压220V±5%。若使用便携式发电机供电，发电机要求：频率50Hz，电压220V±5%，功率应大于3KW，并且在发电机的输出端并联一只功率不小于800W的阻性负载（如电炉），以便稳定发电机的运转速度。否则仪器将不能正常工作。
超低频耐压测试仪厂家电缆的超低频耐压试验方法
1、将与试品相连的电器设备全部脱离试品电缆。
2、用兆欧表对试品电缆各相分别进行绝缘电阻试验，合格方可进行低频耐压试验。
3、试验电压峰值：Ｕmax＝3Ｕo，其中Ｕo为电缆相电压的定额值。例如：额定电压为10kV电缆，单相额定电压 Ｕo＝10/√3kV＝5.774kV，所以试验电压峰值为： Ｕmax＝3Ｕo＝17.32kV。
4、试验时间：按试验要求设定。如新电缆交接试验需试验60分钟。
5、可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。
6、用随机附带的专用柔性连接电缆将试验设备与试品电缆按图13所示的方法相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。
7、试验时间到后，仪器自动停机。试验中若无破坏性放电发生，则认为通过耐压试验。
8、在升压和耐压过程中，如发现输出波形异常畸变，而且电流异常增大，电压不稳，试品电缆发生异味、烟雾、异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。
9、试验过程中，如果遇到非试品电缆绝缘缺陷使仪器出现过流保护，在查明原因后，应重新进行全时间耐压试验。

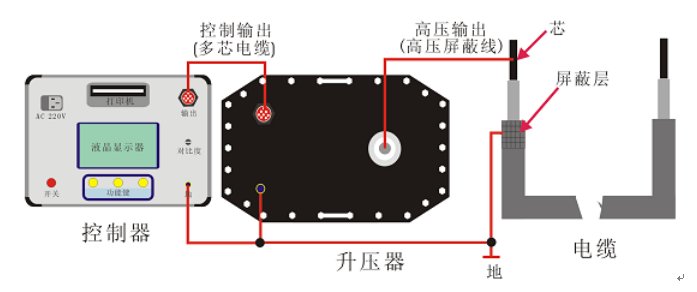

图13 单相测量连线图
超低频耐压测试仪厂家注意事项
1、仪器有故障，切勿自行拆机修理。应与我公司联系修理。
2、关机后应用放电棒对试品进行充分放电,再拆线。
