rmhd超低频高压发生器

来源：www.whmoen.com    更新时间：2020-08-31

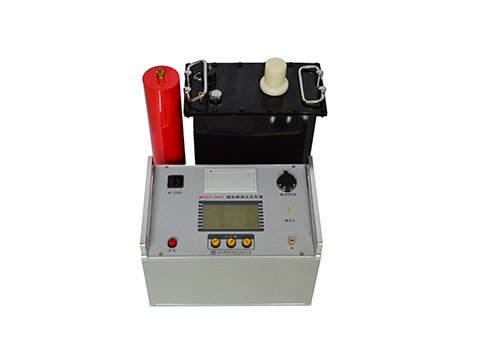

rmhd

超低频高压发生器产品简介


rmhd本产品接合了现代数字变频xianjin技术，采用微机控制，升压、降压、测量、保护完全自动化。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：
1.电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。
2.具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
3.具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
4.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。
5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

rmhd超低频高压发生器技术参数
1.输出额定电压：参见表1
2.输出频率：0.1Hz、0.05Hz、0.02Hz
3.带载能力： 0.1Hz   zui大1.1µF
0.05Hz   zui大2.2µF
0.02Hz   zui大5.5µF
4.测量精度：3%
5.电压正，负峰值误差：≤3％
6.电压波形失真度：≤5％
7.使用条件：户内、户外；温度：-10℃～+40℃；湿度：≤85％RH
8.电源保险管：参见表1
9.市电源：频率50Hz，电压220V±5%。若使用便携式发电机供电，发电机要求：频率50Hz，电压220V±5%，功率应大于3KW，并且在发电机的输出端并联一只功率不小于800W的阻性负载（如电炉），以便稳定发电机的运转速度。否则仪器将不能正常工作。

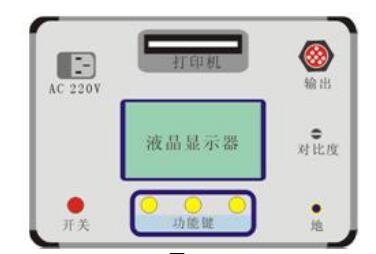

rmhd超低频高压发生器控制器面板示意图

 图1
图1中各部件示意以及功能说明：
“地”：接地端子，使用时与大地相连。
“输出”：输出多芯插座，使用时与升压器的输入多芯插座相连。
“对比度”：对比度调节旋扭，用于调节液晶显示器的对比度。
“功能键”：其功能由显示器提示栏对应位置提示。
“AC220V”：电源输入插座，内藏保险管。
“开关”：电源开关。内藏指示灯，开时亮，关时熄。
“打印机”：打印测试报告。
“液晶显示器”：显示测试数据以及输出波形。
