发电机转子交流阻抗测试仪厂家简介
  武汉摩恩提供发电机转子交流阻抗测试仪厂家价格、发电机转子交流阻抗测试仪厂家报价，产品选型，技术支持, 发电机转子交流阻抗测试仪是判断发电机转子绕组有无匝间短路的专用仪器，可以全自动、手动（单向或双向）测量转子绕组的电压、电流、阻抗、功率、相位角等参数。

一、发电机转子交流阻抗测试仪厂家概述
发电机转子交流阻抗测试仪是判断发电机转子绕组有无匝间短路的专用仪器，可以全自动、手动（单向或双向）测量转子绕组的电压、电流、阻抗、功率、相位角等参数。本仪器具有以下功能与特点：
◆ 测量各种同步发电机、异步电动机绕组在静态下的转子交流阻抗及特性曲线。
◆ 旋转鼠标，操作更方便。
◆ 可选择快速的自动测量和任意的手动选择测量两种方式。
◆ 大屏幕中文菜单界面，实时显示测试数据和曲线。
◆ 存储数据、自带微型打印机，实时快速打印测试数据和特性曲线。
◆ 根据试验参数自动调整保护动作值，确保设备安全。
◆ 可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验。

二、发电机转子交流阻抗测试仪厂家性能指标
1、交流阻抗：0～999.9Ω 0.5级
2、交流电压：0～600V 0.5级
3、交流电流：0～120A 0.5级
4、有功功率：0～72KW 1.0级
5、频    率：45～75Hz 0.2级
6、工作电源：AC 220V±10％ 50Hz
7、体    积：415×225×200mm
8、重    量：5kg
三、发电机转子交流阻抗测试仪厂家仪器原理

图3-1 仪器原理框图

四、发电机转子交流阻抗测试仪厂家面板介绍
发电机转子交流阻抗测试仪面板如下

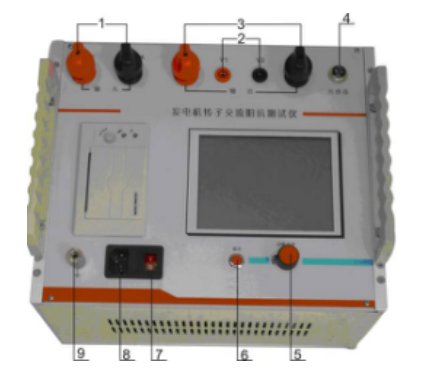

图4-1  阻抗测试仪面板
1、输入端：接调压器的输出端0～600V。
2、测试回路电压测量端钮，量程0～600V。
3、测试回路电流测量端钮，量程0～120A。
4、转速传感器插座（仅带转速型具备此测量功能）
5、旋转鼠标按键：用来实现各项功能的操作和参数的设置。
修改数据时，鼠标有两种操作模式：
鼠标“右旋”后，再确认，为不断增加数值；
鼠标“左旋”后，再确认，为不断减小数值；
6、复位键
7、主机（220V）电源及开关。
8、安全接地端钮。
