局部放电检测厂家简介
武汉摩恩提供局部放电检测厂家价格、局部放电检测厂家报价，产品选型，技术支持，局部放电检测具有灵敏度高、测试的试品范围广，有高频椭圆扫描，放电系统动态范围大，并采用先进的抗干扰组件和独特的门显示电路，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试，可供制造厂、科研部门、电力部门现场使用。
一、
局部放电检测厂家非侵入式局部放电活动检测
1.1 概论
局部放电不会使电极完全短路的电气放电。 这种放电的幅值通常都很小。 但是它们确实会导致绝缘层性能的不断下降，zui终导致电气设备的故障。
非侵入式局部放电检测提供了既快速又简单的方法， 用于识别可能会引起停电或造成人员伤害的潜在绝缘故障。
局部放电会以下述的方式放射能量：
电磁能量：无线电波、光、热
声能：声波、超声波
气体：臭氧、氮氧化物。
非侵入式检测实用的技术都是基于检测电磁频谱中的高频部分以及超声波信号。本产品是专用于检测电磁波及超声波活动的仪器。
2.2 空气传播的超声波放电活动
局部放电活动中的声波辐射会出现在整个声谱范围中。 听声音是可能的，但是要取决于各人的听觉能力。
使用仪器来检测声谱中的超声波具有几个优点。 仪器比人耳更敏感，与操作员无关，且工作在音频以上的频率，并且具有更强的方向性。
zui敏感的检测方法是使用中心频率为40 ~200kHz 的超声波传感器。 该方法可以非常成功地检测局部放电活动。
2.3 空气传播的超声波放电活动
当局部放电活动出现在高压开关柜绝缘层中时， 它会产生高频电磁波， 它只可以通过金属外壳上的开孔从开关柜内泄漏到外表面。这些开孔可以是外壳缝隙或密封垫圈及其它绝缘部件周围的间隙。
当电磁波传播到开关柜外面时， 它会在接地的金属外壳上产生瞬态电压。瞬态地电压( TEV) 在几个毫伏至几伏的范围内，存在时间很短，具有几个纳秒的上升时间。
可采用非侵入方式将探头放在开关柜的外面来检测局部放电活动。
二、
局部放电检测厂家技术参数

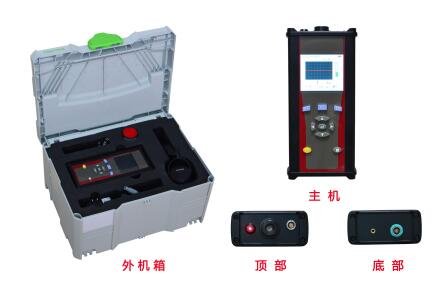

图一、产品外形
1、适用范围：采用非侵入式检测方式，对高压电气设备的局部放电缺陷进行检测及定位。
2、传感器配置
标配：超声波传感器(UA)、地电波传感器(TEV)
选配：变压器专用传感网、GIS专用特高频传感器、高压电缆专用传感器，也可根据用户要求定制。
2、检测原理：超声波法(UA)、地电波法(TEV)及特高频法(UHF)。
3、检测频带：
超声波: 40～200KHz
地电波: 3~100MHz
特高频: 300~2000MHz
4、测量范围：
超声波： -90～80dB
地电波： -80～10dBm
特高频： -80～10dBm
5、灵敏度：zui小10pC(具体取决于传感器与放电源之间的距离)。
6、传感器：
① 超声波传感器：20～200(kHz);
② 地电波(TEV)：5 ~ 100MHz。
③ 特高频传感器：300～2000(MHz)，具备定向接收特性；
7、具有内置超声传感器，地电波、超声波二合一传感器，可选变压器专用传感器、GIS专用传感器、电缆专用传感器等部件；
8、软件功能：
① 连续检测特高频、地电波及超声波信号，判断是否存在局部放电；
② 实时显示被测信号的变化趋势、可对局部放电信号的发展作出较为直观的判断；
③ 具备数据的现场存储功能。
9、仪器特征：
① 屏幕显示：高对比度 3.5 英寸TFT彩屏。
② 数据存储：可保存 1000 组测试数据。
③ 工作电源：内置 8.4V 锂电池，可连续工作 8 小时。
④ 电源：输入100-240VAC，输出8.4V/3A，充电时间3～4小时。
⑤ 外形尺寸：220 * 100 * 40(mm)。
⑥ 仪器重量：1.5kg。
⑦ 使用温度：-25℃～45℃。
⑧ 存储温度：-35℃～60℃。

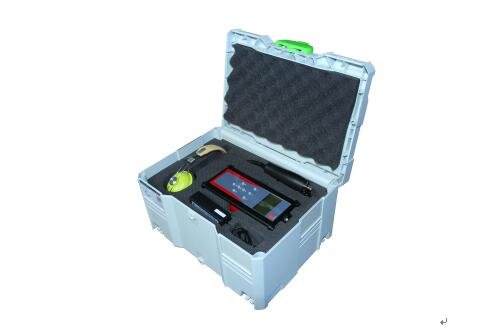

10、成套配置：主机、传感器、交流适配器、连接电缆及运输箱。
局部放电检测厂家结构与外观
3.1面板布置
本产品采用便携式结构，内含信号接收及数据处理模块，具备多种分析模式，可方便地对电气设备局部放电所产生的特高频信号及超声波信号进行测量。与同类产品相比具有操作便捷，功能强大的特点。
本产品键盘布局如下所示：
1) F1键：在测试过程中按下“F1”键用于存储当前的测量数据；
2) F2键：通过“F2”键可以调出主机存储器内的历史数据；
3) F3键：在测量界面时F3键用于切换传感器类型，在数据管理或设置界面中为退出键；
4) 方向键：上下方向键在测试时用于增益的调节，可以在0～90dB之间调节；在功能设置中用于调整时间等；在历史数据浏览中用于上下翻页；
图二 键盘布局图
5) 确认键：测试中按下确认键即可进入设置菜单；
6) 电源：开启和关闭仪器电源，需要长按 3 秒钟方可生效；
本产品的输入端位于仪器的正前方。
图三 主机前端布局
本产品主机除了内置一个超声传感器外还配备一个外部传感器接口，特高频 UHF 传感器、TEV传感器、外置超声波传感器均通过该接口连接，采用同一接口设计，使操作更为简单。
注意：外置传感器接口采用进口接插件，在插入外置传感器接头时请将接头的标志方向与插座的标志方向一致后径向插入，听到“咔擦”声后表示连接成功，切勿旋转接头，以免损坏接插件。拔出传感器接头时只需要拿住金属外壳的接头往外拔即可，切勿拉拽连接线。
3.2传感器配置
底部结构

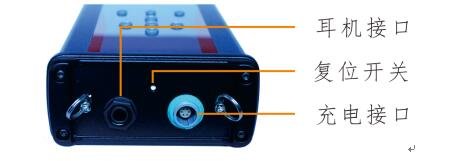

图四 底部布局
1）耳机接口：该接口采用国际统一的工业型标准型接口，在测试中通过耳机听取局部放电的声谱信号，可以使用左右键来调节耳机音量。
2）充电接口。主机充电时通过随机配置的电源进行充电，一般充满电需要4~5小时充电时间。
3）复位开关。在仪器出现异常是可以点按此开关或“▇”按键进行系统复位，复位无需担心历史数据丢失。
局部放电检测厂家使用操作
4.1 主界面

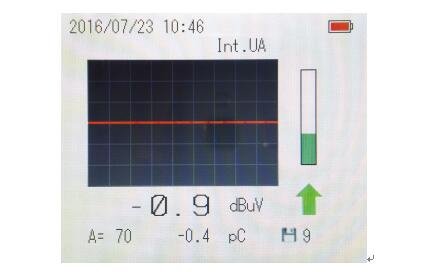

图五 主界面
显示完开机界面后直接进入测量界面，如图五所示。测试界面分为传感器状态区、波形区、数据区和柱状图区。
武汉摩恩提供局部放电检测厂家价格、局部放电检测厂家报价，产品选型，技术支持，局部放电检测具有灵敏度高、测试的试品范围广，有高频椭圆扫描，放电系统动态范围大，并采用先进的抗干扰组件和独特的门显示电路，适用于高压产品的型式、出厂试验，新产品研制试验，电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试，可供制造厂、科研部门、电力部门现场使用。
