交直流试验变压器

厂家简介
  武汉摩恩提供交直流试验变压器厂家价格、交直流试验变压器厂家报价，产品选型，技术支持，交直流试验变压器产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

一、交直流试验变压器厂家概述
交直流试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TDM(G)系列轻型交直流高压试验变压器是在MEYD(G)系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
产品型号含义

二、交直流试验变压器厂家产品结构

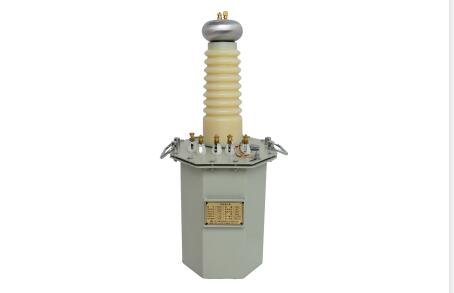

交直流试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。



图1：单台MEYD(G)、TDM(G)试验           图2：单台试验变压器内部结构图
变压器外部结构示意图
1—短路杆D      2—均压球        3—高压套管        4—变压器提手
5—油阀    6、7—次压输入a、x    8、9—测量端子E、F   10—变压器外壳接地端
11—高压尾X     12—高压输出A    13—高压硅堆       14—变压器油
15—铁芯     16—次低压绕组      17—测量绕组       18—二次高压绕组
在MEYD(G)、TDM(G)试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。MEYD(G)系列中无高压硅堆。
三、交直流试验变压器厂家注意事项
1、按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳必须可靠接地。试验变压器高压绕组的X端(高压尾)以及测量绕组的F端必须可靠接地。
2、做串级试验时，第二级、第三级试验变压器的低压绕组的X端，测量绕组的F端以及高压绕组的X端(高压尾)均接本级试验变压器的外壳。第二级、第三级试验变压器的外壳必须通过绝缘支架接地。
3、接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开始升压。
4、从零开始均匀旋转调压器手轮升压。升压方法有：快速升压法，即20s逐级升压法；慢速升压法，即60s逐级升压法；极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75%后，在以每秒2%额定试验电压的速度升到您所需的额定电压，并密切注意测量仪表的指示以及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。
5、试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。
6、本产品不得超过额定参数使用。除试验必须外，决不允许全电压通电或断电。
7、使用本产品做高压试验时，出熟悉本说明书外，还必须严格执行国家有关标准和操作规程。可参照GB311-83《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程》等。
