工频路线参数测试仪厂家

来源：www.whmoen.com 更新时间：2019-12-03

工频路线参数测试仪厂家简介
武汉摩恩提供工频路线参数测试仪厂家价格、工频路线参数测试仪厂家报价，产品选型，技术支持，工频路线参数测试仪现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。

一、工频路线参数测试仪厂家功能特点
1、可测量输电线路的正序和零序、相间、线地等各种相关参量、电压有效值、电流有效值、有功功率、无功功率等参数。
2、允许外接电压互感器和电流互感器进行扩展量程测量。
3、电压回路宽量限：电压zui大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
4、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，液晶带亮度调节，可适应冬夏各季。
5、用户可随时将测试的数据通过232接口外接微型打印机将结果打印出来（232接口为选配功能）。
6、为配高压测量车的用户保留了与计算机通讯的RS232串口，可扩充校验数据上传功能，实现数据的集中管理。
二、工频路线参数测试仪厂家技术指标
1、输入特性
2、电压测量范围：0~750V 宽量限，一档可保证精度。
3、电流测量范围：0~100A，内部自动切换量程。
4、准确度
5、电压、电流：±0.5%
6、功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
7、阻抗、容抗、感抗：0.5%
8、电阻、电容、电感、电导、电纳：0.5%
9、工作温度：－10℃~ +40℃
10、工作电源：交流160V~400V
11、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M�6�8。
⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。
12、体积：32cm×24cm×13cm
13、重量：3Kg
三、工频路线参数测试仪厂家仪器外观和面板
外型尺寸及面板布置

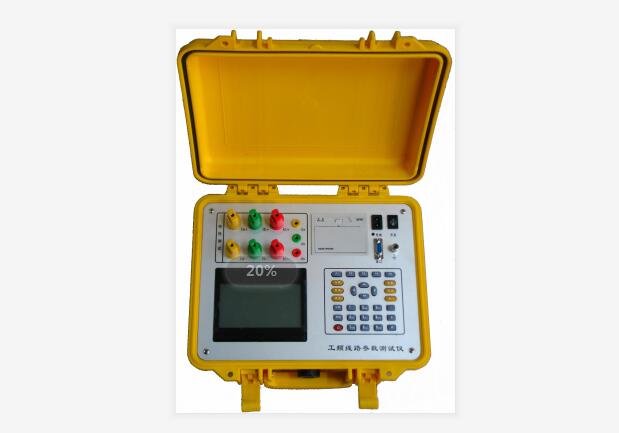

仪器主机和配件箱两部分，其中主机是仪器的核心，所有的电气部分都在主机内部，其外壳是进口高级工程塑料，配件箱用来放置测试用的导线，二者外观如图一所示：

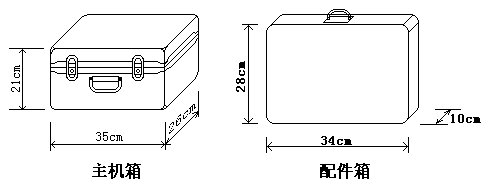

图一、外型尺寸

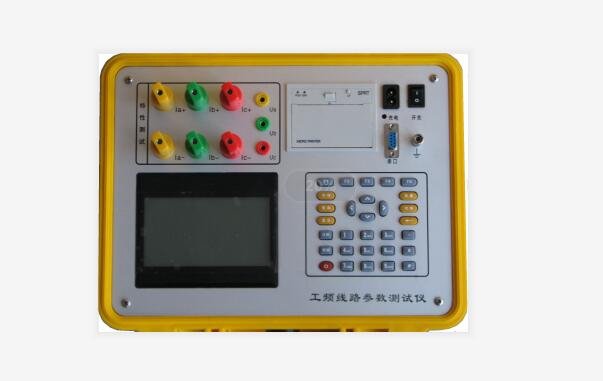

面板布置图（图二）

图二、面板布置图
如图二所示：zui上方从左到右依次为电流输入端子（Ia正负输入端子、Ib正负输入端子、Ic正负输入端子），电压输入端子（Ua、Ub、Uc），安装式微型打印机；电源插座；电源开关；串口；接地端子；面板下方从左到右依次为液晶显示屏、键盘。
四、工频路线参数测试仪厂家注意事项
1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。
2．测量接线一定要严格按说明书操作，否则后果自负。
3．测试之前一定要认真检查设置的参数是否正确。
4．zui好使用有地线的电源插座。
5．不能在电压和电流过量限的情况下工作。
6．试验接线工作必须在被试线路接地的情况下进行，防止感应电压触电。所有短路、接地和引线都应有足够的截面，且必须连接牢靠。测试组织工作要严密，通信顺畅，以保证测试工作安全顺利进行。
7．平行线路的测量：当线路间存在着感应干扰电压时，有时可达几十伏，通常试验电压在380V左右，三相线路零序与正序阻抗的测量将产生严重误差。随着试验电压、电流的增大，测量值的误差相对变小。
武汉摩恩提供工频路线参数测试仪厂家价格、工频路线参数测试仪厂家报价，产品选型，技术支持，工频路线参数测试仪现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器为一体化结构，内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。
