电能质量测试系统厂家

来源：www.whmoen.com 更新时间：2019-12-03

电能质量测试系统厂家简介
武汉摩恩提供电能质量测试系统厂家价格、电能质量测试系统厂家报价，产品选型，技术支持，电能质量测试系统是一种集电能质量分析、电参量测试、电力矢量分析为一体的多功能测试仪器。该仪器支持50Hz/60Hz电网工频系统测量，它可记录分析现场的谐波、电压、电流、频率、波动、闪变、电压骤升骤降、功率和三相不平衡等所有电能质量参数，具备高级电能质量测量功能，同时提供了专业的上位机分析软件进行二次分析，为用户提供更准确的电力故障诊断分析。

一、电能质量测试系统厂家功能特点
1、多通道测量：4个电压通道、4个电流通道同时测量。
2、电气参数测量：可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数；
3、可测量2-64次的电压谐波和电流谐波含量；
4、可测量总谐波畸变率；
5、可测量并短时闪变（PST）、长时闪变（PLT）、电压波动；
6、可测量正序电压、负序电压、零序电压、电压不平衡度；
7、可测量正序电流、负序电流、零序电流、电流不平衡度；
8、暂态参量测量功能，具备电压骤升骤降事件记录功能，同时自动启动录波功能，将所发生事件的发生时间和前后五个周波的实际波形记录下来；
9、具有示波功能，可以实时波形显示电压电流大小和畸变情况，并可以在仪器上对电压电流波形进行缩放；
10、六角图显示功能，可进行计量回路和保护装置回路的矢量分析，进行计量装置错接线检查；在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。
11、选配大钳表可以进行低压电流互感器的变比和角差测量；
12、谐波含量可以柱状图的形式显示，视觉效果良好；
13、内置大容量数据存储器，（存储间隔1秒－1000分钟可选）按1分钟的时间间隔可连续存储18个月以上；
14、10寸大屏幕彩色液晶屏显示器1280×800；
15、电容屏触摸操作，与平板电脑和智能手机操作近似，简便易学；
16、支持鼠标操作，适应不同习惯的操作人员；
17、谐波测量时可按国标自动判别各次谐波含量是否超标并给出提示，一目了然；
18、谐波含有率国标查询功能，可对国标允许值进行查询；
19、具有42.5Hz-69Hz的频率测量范围，能够对50、60电力系统进行测量。
20、数据可以存储U盘，以便历史查询。
21、可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化情况，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可替代的作用；
22、分析软件可按照国标要求生成专业的电能质量分析报表；
23、仪器尺寸小、重量轻、携带方便；
24、内置高性能锂离子电池，自动进入省电模式，可使仪器在无外接电源的情况下持续工作10小时以上，方便现场测试；

二、电能质量测试系统厂家技术指标

项目		参数
测量通道数		四通道电压、四通道电流
测量范围	电压	0-900V
	电流	小钳表：口径8mm，0-5A-25A(标配) 中号钳表：口径50mm，10-100-500A(选配) 大号钳表：口径125×50mm，40-400-2000A(选配)
	相角	0.000－359.999°
	频率	42.5－69Hz
分辨率	电压	0.001V
	电流	0.0001A
	相角	0.001°
	功率	有功0.01W、无功0.01Var
	频率	0.0001Hz
电压有效值精度		≤0.1%
电流有效值偏差		≤0.3%
相角误差		≤0.1°
功率偏差		≤0.5%
频率测量精度		≤0.01Hz
谐波测量次数		2－64次
电压谐波偏差		谐波大于1%标称值时：≤1%读数谐波小于1%标称值时：≤0.05%标称电压值
电流谐波偏差		谐波大于3%标称值时：≤1%读数+CT精度谐波小于3%标称值时：≤0.05%电流量程
电压不平衡度精度		≤0.2%
电流不平衡度精度		≤0.5%
短闪变测量时间		10分钟
长闪变测量时间		2小时
闪变测量偏差		≤5%
显示屏		1280×800、彩色宽温液晶屏
充电电源		AC220V±15% 频率 45Hz-65Hz
电池工作时间		≥8小时
功耗		＜4VA
绝缘		电压、电流输入端对机壳的绝缘电阻≥100MΩ。工作电源输入端对外壳之间承受工频1.5kV（有效值），历时1分钟实验。
环境温度		-20℃～50℃
相对湿度		0-95% 无冷凝
外观尺寸		280mm×210mm×58mm（长×宽×高）
重量		2 kg

三、电能质量测试系统厂家结构外观

（一）、仪器外观

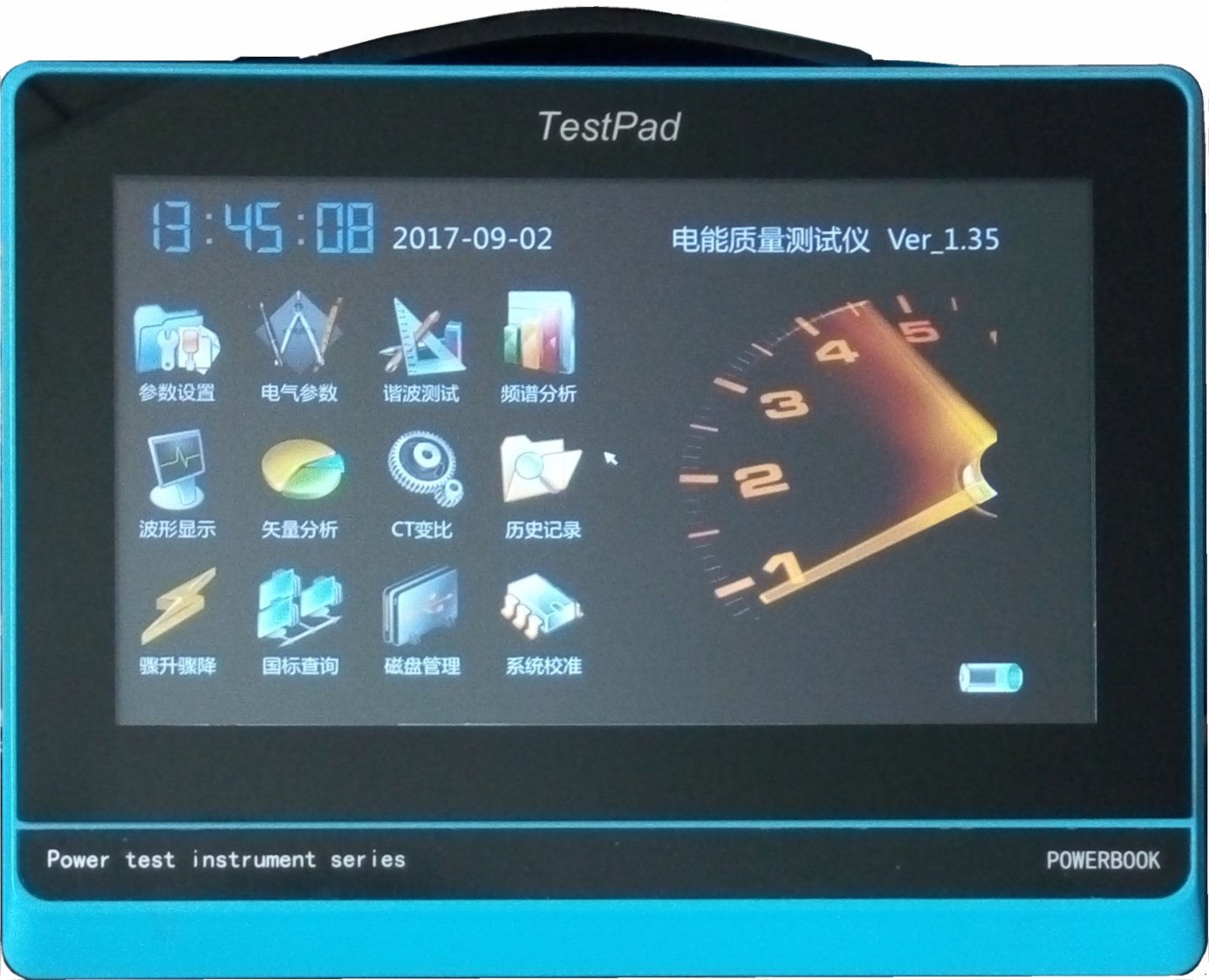

图一、仪器正面试图
仪器顶端是伸缩提手，正面是触控液晶显示屏；所有的操作通过触摸屏或外置鼠标来进行。

四、电能质量测试系统厂家注意事项

1．在测量过程中一定不要接触测试线的金属部分，以避免被电击伤。
2．测量接线一定要严格按说明书操作，确保人身安全。
3． zui好使用有地线的电源插座。
4．不能在电压和电流过量限的情况下工作。
5．各钳表一定要与面板上相应的插座一一对应，否则会影响测试结果。
6．电压线和钳表接入时一定要按照先接仪器侧再接到被测装置的原则，拆除时一定要按照先拆装置侧再拆仪器侧的原则进行。
7．每次使用完毕注意一定要关闭工作电源开关，因有时液晶背光自动进入省电模式后，只是液晶屏不显示，仪器还在正常工作，所以必须关闭工作电源开关。
8．在进行长时监测时，一定要连接好电源线，否则内部电池能量将被耗尽，造成关机，无法完成监测。
武汉摩恩提供电能质量测试系统厂家价格、电能质量测试系统厂家报价，产品选型，技术支持，电能质量测试系统是一种集电能质量分析、电参量测试、电力矢量分析为一体的多功能测试仪器。该仪器支持50Hz/60Hz电网工频系统测量，它可记录分析现场的谐波、电压、电流、频率、波动、闪变、电压骤升骤降、功率和三相不平衡等所有电能质量参数，具备高级电能质量测量功能，同时提供了专业的上位机分析软件进行二次分析，为用户提供更准确的电力故障诊断分析。
