水内冷直流高压发生器面板介绍

来源：www.whmoen.com 更新时间：2020-07-30

水内冷直流高压发生器面板介绍
（一）水内冷直流高压发生器面板

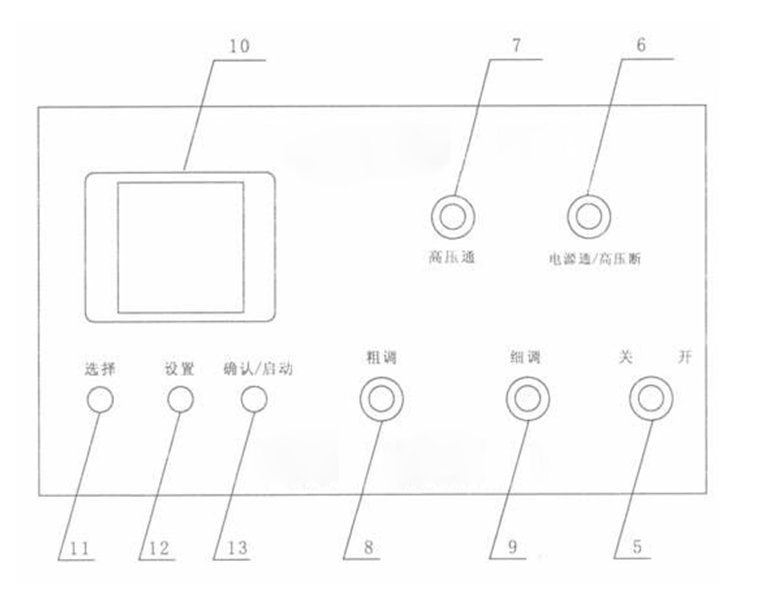

图2 机箱面板示意图

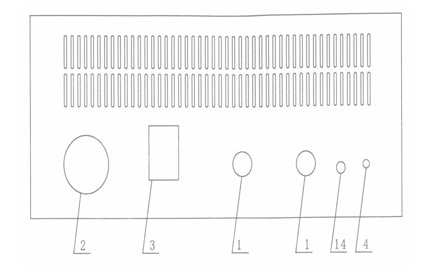

图3 机箱后板示意图
1、中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆插头上的红点对准插座上的红点顺时针方向转动到位即可。拆卸时只需逆时针转动电缆插头即可。
2、电源输入插头：将随机配置的电源线与电源输入插头相联。
3、电源熔丝。
4、接地端子：此接地端子与倍压笥接地端子及试品接地联接为一点后再与接地网相连。
5、电源开关：将此开关朝右边按下，电源接通，绿灯亮。反之为关断。
6、绿色灯按钮：绿灯亮表示电源已接通及高压断开。在红灯亮状态下按下绿色按钮，红灯灭绿灯亮，高压回路切断.
7、红色带灯按钮：高压接通按钮、高压指示灯。在绿灯亮的状态下，按下红按钮后，红灯亮绿灯灭。表示高压回路接通。此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下红色按钮红灯亮绿灯仍亮，但松开按钮红灯灭绿灯亮，表示机内保护电路已工作，此时必须关机检查过压整定拨盘开关是否小于满量程的5%及有无其它故障后，再开机。
8、电压调节电位器：该电位器用粗调、细调两只多卷电位器顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。
9、160×160点阵显示屏。
10、“选择”键。
在绿灯状态，点击“选择”键，可以分别选择修改“过压整定”项、“计时”项数字位的数值。
点击“选择”键后，即有光标显示在“过压整定”项高位数字上。连续点击“选择”键，光标由高位数字向低位数字移动，并由“过压整定”项移位到“计时”项高位数字位。
11、“设置”键
在绿灯按钮亮状态。
点击“设置”键，即可修改“选择”键光标选中的数字位数值。
12、“确认/启动”键
（1）修改数值后，点击“确认/启动”键，确认被修改数值。
（2）无光标显示状态。点击“确认/启动”键，启动计时器计时。
13、泄漏电流测量插孔，（外接微安表）当需要对显示泄漏电流进行比较时用。
