智能回路电阻测试仪接线与操作

来源：www.whmoen.com    更新时间：2020-07-30

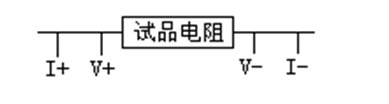

将ME-1020H智能回路电阻测试仪可靠接地，连接试品测试线，连接交流电源。开机界面后进入如下菜单。

1．主菜单界面：

阴影区为光标位置，通过方向按键，光标左右循环移动，当按下按钮“确定”后，进入测试菜单项。

◇测试档位 选择测试电流。
◇载流时间 100A对应5S-60S；100A以上对应5S-30S
◇测试开始 光标在其上时，按“确定”后，进入测试界面。

2．主菜单--测试进行菜单：
测试电阻：实时测试电阻值。
载流时间:测试已用时间,与设置时间相等时结束测试。
实时电压:当前回路电阻两端电压值。
实时电流：当前回路中的电流。

若夹线有误自动进入故障提示界面。

若被测电阻超量程进入超量程提示界面。

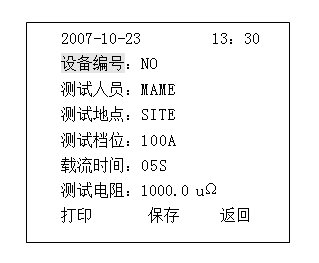

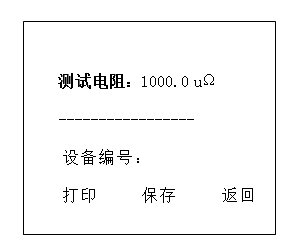

3．主菜单--测试结果界面

◇设备编号默认空白，按下“确定”可以进入编辑设备编号，设备会自动显示上次输入的设备编号，方便修改。
◇输入字符只能是英文（大小写）和数字。依次为A-Z;a-z;(空格)0-9
◇设备可保存200条测试数据，按下“保存”后，屏幕显示已保存历史条数和可用保存条数。

4．智能回路电阻测试仪数据菜单：
进入数据菜单，可察看当前测试参数，也可察看历史保存记录。

5．数据—当前菜单：
◇设备编号可修改
◇当前数据可以以当前时间打印和更名保存

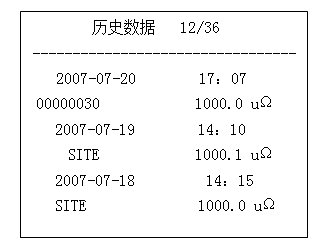

6．数据—历史菜单：
◇历史菜单显示已保存的测试数据，按日期次序排列。
◇屏幕右上角显示总的历史数据数和当前光标所在的历史数据位置
◇每条历史数据由保存时间，设备编号和测试电阻组成
◇如果需要了解详细的历史数据，可以按下“确定”进入，用户可打印、删除。

7．打印格式：
回路电阻测试报告
==========================
测试电阻：1000.0 uΩ
测试档位：100A
===========================
设备编号：A1
测试人员：NAME
测试地点：SITE
测试时间：2007-10-23 13：30



8．系统菜单：主要用于修改系统的各项参数
◇日期时间：出厂已设置系统日期时。
◇精度校准：进入密码HZHV，可设置修正比例。
◇测试人员：出厂设置为空（如设置NAME），可自行更改。
◇测试地点：出厂设置为空（如设置SITE），可自行更改。
◇返    回：退回主菜单。
