MOEORW-8302 CT PT分析仪CT线圈电阻测量接线图

来源:武汉摩恩    更新时间:2018-04-24

MOEORW-8302 CT PT分析仪CT线圈电阻测量接线图
在测量CT线圈的直流电阻时,请按照图3.5连接仪器和被测CT。
1)将CT PT分析仪的接地柱连接到保护地PE
2)按照图3.5所示,断开被测CT二次侧和二次负荷的连接
3)将CT PT分析仪功率输出和CT二次侧/PT一次侧的黑色端子连接至CT二次侧的一端,参见图3.5
4)将CT PT分析仪率输出和CT二次侧/PT一次侧的红色端子连接至CT二次侧另一端
5)为了消除接触电阻对线圈电阻测量的影响,在连接CTPT分析仪的端子时,CT二次侧/PT一次侧的连接端子应保持在功率输出端子的内侧,如图3.4。

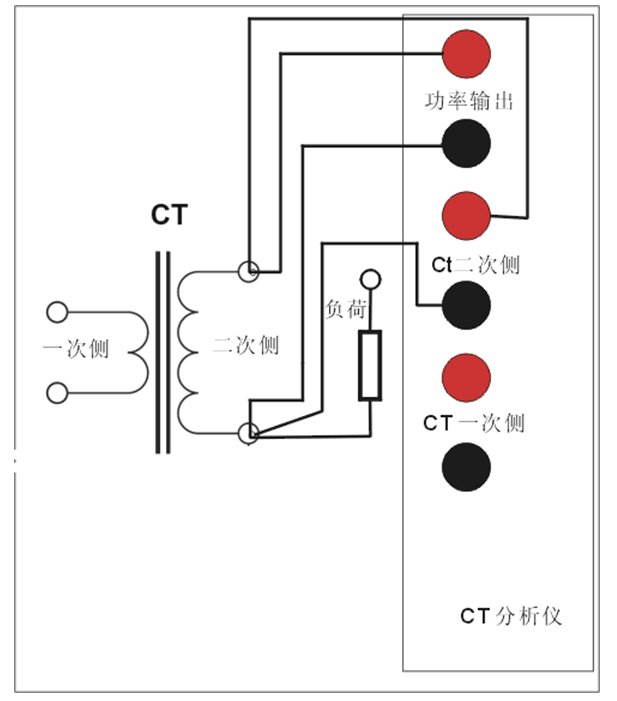

图3.5 线圈电阻测量
