MOEORW-8302 CT PT分析仪CT分析，变比，极性试验接线图

来源：更新时间：2018-04-24

MOEORW-8302 CT PT分析仪CT分析，变比，极性试验接线图

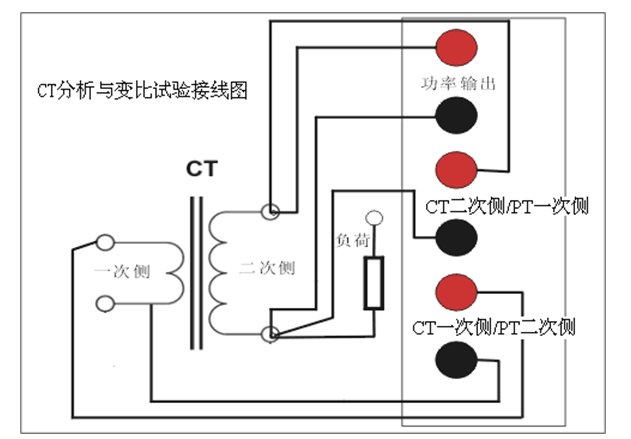

图3.3 CT分析，变比与极性试验接线图
在进行CT分析，变比或极性试验时请按照图3.3连接CTPT分析仪和被测CT，这三个试验项目的接线方式是一致的
具体接线步骤和说明如下：
1）断开电力线与CT一次侧的连接，未接地的电力线较长，会给CT一次侧的测量引入较大干扰，参见图3.4。
3）将CT一次侧一端连接至CTPT分析仪CT一次侧/PT二次侧黑色端子
4）将CT一次侧另一端连接至CTPT分析仪CT一次侧/PT二次侧红色端子
5）将CTPT分析仪的接地柱连接到保护地PE
6）将按照图3.3所示，断开被测CT二次侧和二次负荷的连接
7）将CTPT分析仪功率输出和CT二次侧/PT一次侧的黑色端子连接至CT二次侧的一端，参见图3.3
8）将CTPT分析功率输出和CT二次侧/PT一次侧的红色端子连接至CT二次侧另一端
9）为了消除接触电阻对线圈电阻测量的影响，在连接CTPT分析仪的端子时，CT二次侧/PT一次侧的连接端子应保持在功率输出端子的内侧，如图3.4。

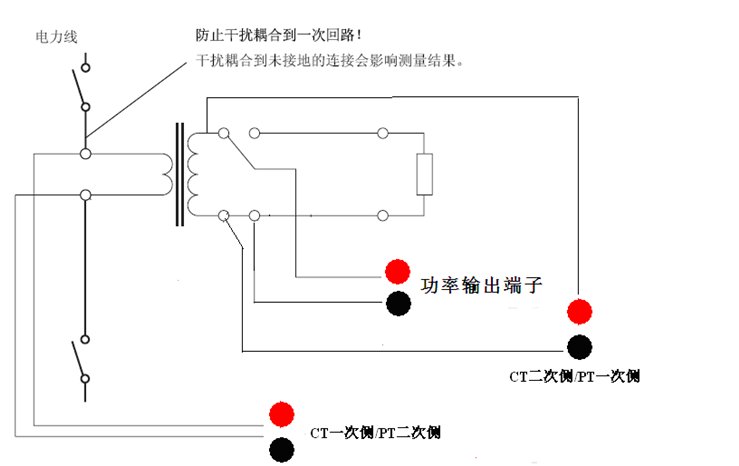

图3.4 CT分析，变比和极性试验接线位置图

注意：在对变比值相同的多绕组电流互感器进行CT分析或CT比差角差测试时，没有测试的二次绕组应全部短接，否则测试误差将会偏大

例如同时含有测量0.5级，保护10P10，暂态TPY三个绕组的2000/1的CT，进行0.5级绕组的比差角差测量时应按照图3.4.1进行接线

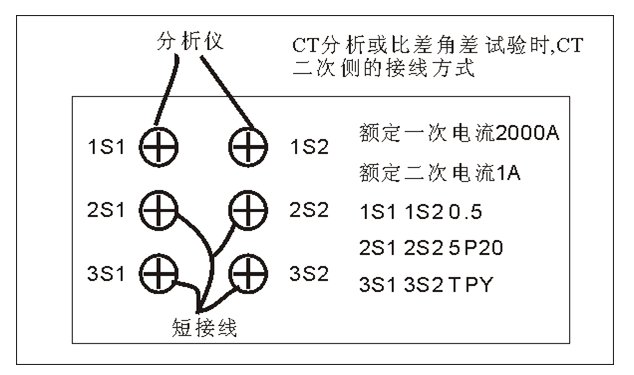

图3.4.1 CT分析和比差角差试验时，CT二次侧参考接线图
