MOEORW-8317C互感器综合测试仪PC机操作软件使用说明

来源:MOEN-8317C互感器综合测试仪PC机操作软件使用说明    更新时间:2018-04-23

MOEORW-8317C互感器综合测试仪PC机操作软件使用说明
11.1将配套光盘放入计算机光驱中,解压“软件”至C盘根目录。
11.2首先,安装“wic_x86_chs.exe”文件,其次,安装“dotNetFx40_Full_x86_x64.exe”软件,默认安装地址即可。

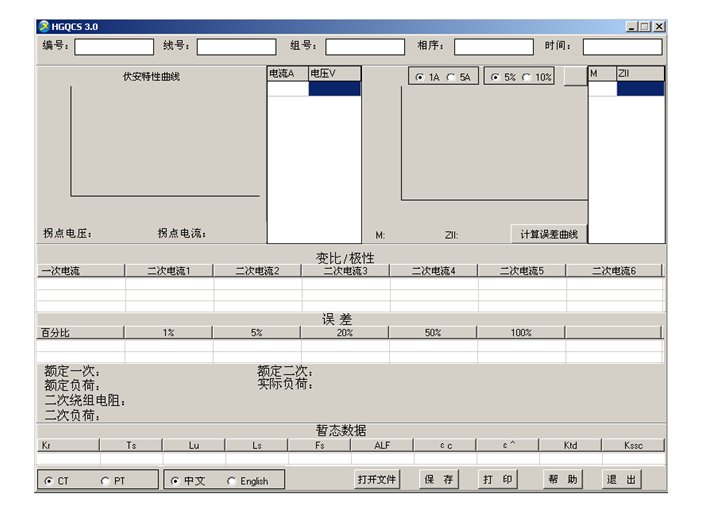

11.3安装完毕后,打开“伏安特性”文件夹,选择打开“VATeXing.exe”操作软件,如图27即为上位机操作软件。
11.4在“VATeXing.exe”操作软件中,下方选择互感器种类“CT”或“PT”,应用语言“中文”或“英文”。
11.5如需生成报告格式文件,必须载入试验结果数据,具体操作方法如下:
a)、将存储试验数据的U盘连接至计算机。
b)、在图27中选择打开“选择文件”,出现图28操作窗口,在图28中可根据需要载入所需文件。

c)、试验结果数据说明:以“A”为开头的数据为励磁特性结果数据,以“B”为开头的数据为变比极性
结果数据,以“C”为开头的数据为负荷结果数据,以“D”为开头的数据为直阻结果数据。以“E”为开头的数据为角差比差结果数据,以“T”为开头的数据为暂态结果数据。

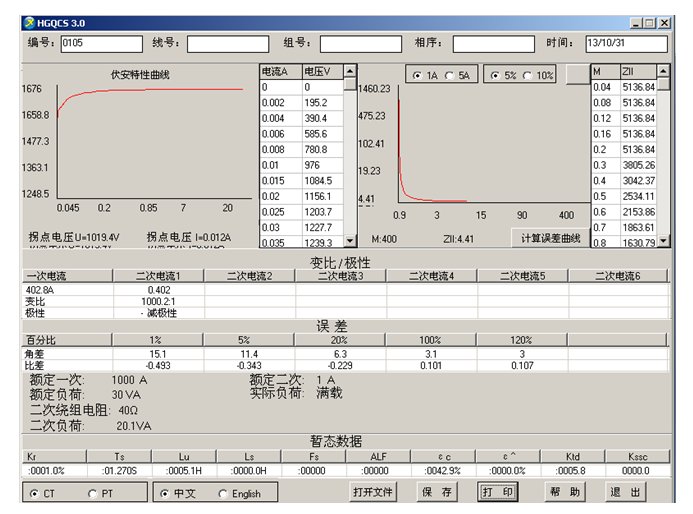

11.6 载入数据结束后,选择“确定”出现图29界面,在此界面右上方设置相应参数后,选择“生成误差曲线”则完成所有试验结果的载入。

11.7 载入全部完成后,可根据需要选择“保存”或打印结果数据。

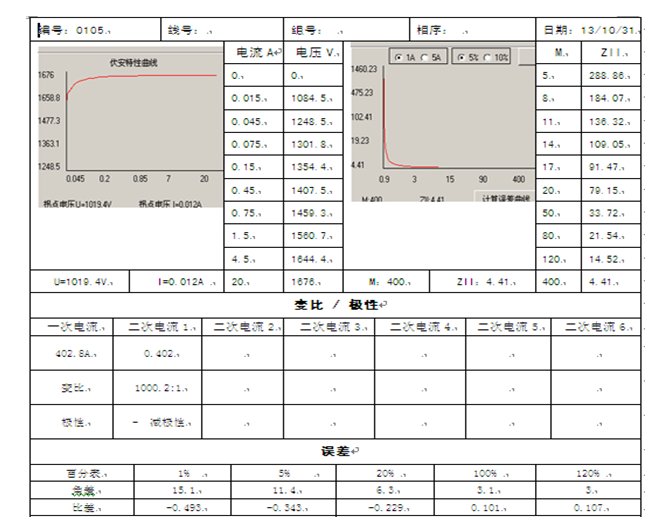

11.8  选择“保存”选项,则以WORD的形式显示结果如图30。

11.9  如需继续加载试验结果数据,请先清除上次载入的数据。
