MEJS-801抗干扰介质损耗测试仪仪器引出端子说明

来源：武汉摩恩更新时间：2018-04-12

HV ---MEJS-801抗干扰介质损耗测试仪的测量引线高压端（带危险电压）。
CX --- 正接线时试品电流输入端。
--- MEJS-801抗干扰介质损耗测试仪的接地端，使用时与大地可靠相接。
1、正接法（见图5）

当被测试设备的低压测量端对地绝缘时，可以采用该接线法测量。
下面以标准电容器BR16正接法测量为例。
（1）高压线的屏蔽线接标准电容器的高压端;
（2）将黑色专用低压电缆从MEJS-801抗干扰介质损耗测试仪面板上的Cx端引出，低压芯线接标准电容器的低压端L（见图11）；低压屏蔽线接被标准电容器屏蔽端E。（如试品无屏蔽端则悬空）
#

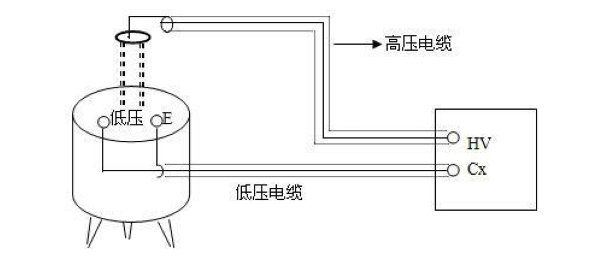

图5 标准电容BR16正接线（非接地试品）接线法

特别注意：HVx及Cx的芯线与屏蔽线之间严禁短接,否则无法取样，无法测量；
2、反接法（见图6）

（1）高压线的芯线接标准电容器的低压L端;高压线的屏蔽端接标准电容器的E端。
（2）标准电容器的高压端接地。
$

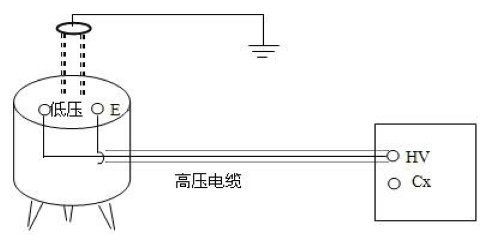

图6 标准电容器BR16反接线（接地试品）接线法
注意：HV插口输出10kV危险电压，将高压绝缘电缆插在HV插口上
3、串级式电压互感器：
1）常规法：采用正接法测量，见图7所示：
%

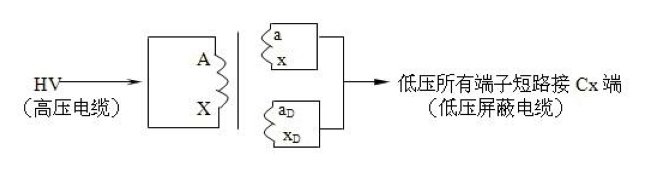

图7 常规接线法

X接地点打开，使A，X相连后接MEJS-801抗干扰介质损耗测试仪HV端，低压端所有绕组短接后接Cx端。
注意：此试验电压为2～3kV，并且高压A、X短路时要注意X端引线与端子盒保持距离。
2）末端屏蔽法（正接线方式），见图8，可施加10kV电压，由于电压在AX绕组的不等压分布，电容量值比常规法要小很多。

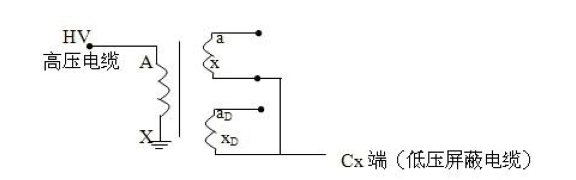

图8 末端屏蔽法接线
3）末端加压法（正接线方式）见图9所示，此方法受X点耐压限制，只能施加2.5～3kV电压，同样，电容值误差较大。
'

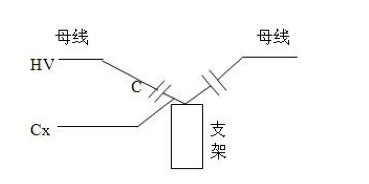

图9 末端加压法接线
4、套管试验：
1）对于单独的套管（未安装到变压器）测量导电杆对测屏的电容和介损值，高压端HV加导电杆，CX 接测屏，用正接线法进行测量。
2）对于安装到变压器上的套管由于导电杆与绕组连接的关系，必须将A、B、C、O套管的导电杆短路接HV高压端，Cx端接不同套管的测屏，用正接线法测量电容和介损值。
5、变压器器身的介质损耗测量：
变压器的外壳因直接接地，所以MEJS-801抗干扰介质损耗测试仪用反接线方式测量。测量部位按下表进行。
注意：高压由HV插口引出，将高压电缆一端插入HV插口，另一端接被测线圈高压端。Cx插口不用。
测量线圈和接地部位

测量线圈和接地部位

序号	双线圈变压器		三线圈变压器
序号	被测线圈	接地部位	被测线圈	接地部位
1	低压	外壳和高压线圈	低压	外壳、高压和中压线圈
2	高压	外壳和低压线圈	中压	外壳、高压和低压线圈
3			高压	外壳、中压和低压线圈
4	高压和低压	外壳	高压和中压	外壳和低压线圈
5			高压、中压和低压	外壳
