MOEORW-9898W 远程核相电流仪

来源：www.whmoen.com    更新时间：2024-11-13

一.简介
MOEORW-9898W无线高压卫星授时远程核相电流仪又名无线高压卫星授时远程核相器，由X接收器、Y接收器、X探测器、Y探测器、伸缩绝缘杆等组成，同时具有无线高压卫星授时远程核相仪、无线高压钳形电流表、无线高压相位表、无线高压相序表、无线高压验电器的功能。
接收器采用3.5寸真彩液晶屏，同屏显示实时相角、电流、频率，语音播报“X信号正常、Y信号正常、同相、异相”等信息。本核相仪能对10V～550kV的电压线路全智能核相，兼容普通核相仪的功能，空旷地面普通核相距离可达1600m。也可用于高压线路和完全密封的环网柜低压感应点核相，其中35kV及以下的裸导线探测器可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！
探测器创新性的一体化钩式设计，其中X探测器内置双层柔性线圈，即洛氏线圈(Rogowski Coil)，是一个在非铁磁性材料上均匀缠绕的环形线圈，无磁滞效应，几乎为零的相位误差，无磁饱和现象，线性度极高。柔性线圈是电流对时间的微分，积分器通过对输出电压信号进行积分，真实还原被测电流，输出完整的信号波形，本仪表可测试高压电流0～20000A，可测Ф168mm的导线或168mm×245mm的母排。X探测器也可以用于漏电巡查：将X探测器钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。

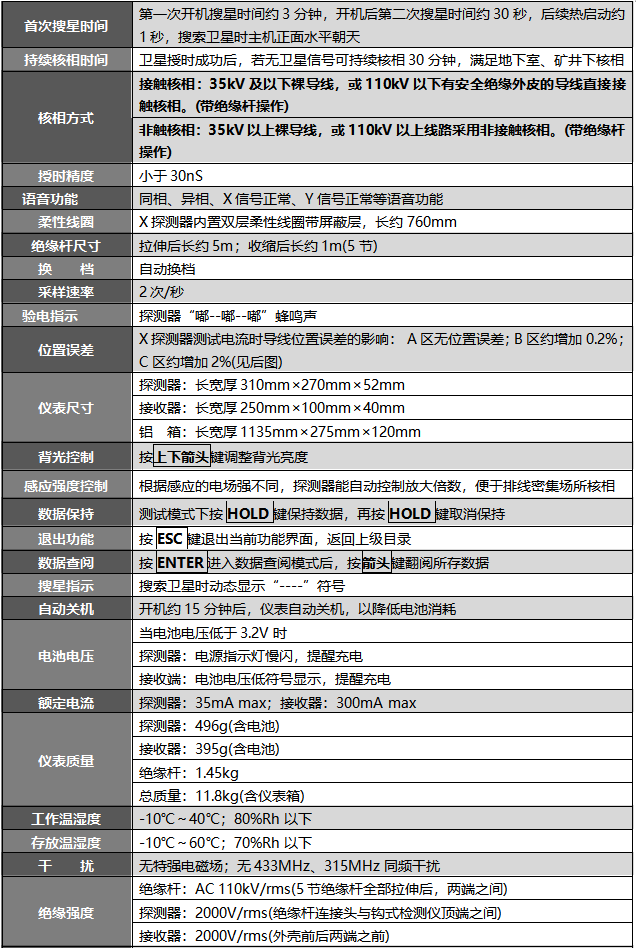

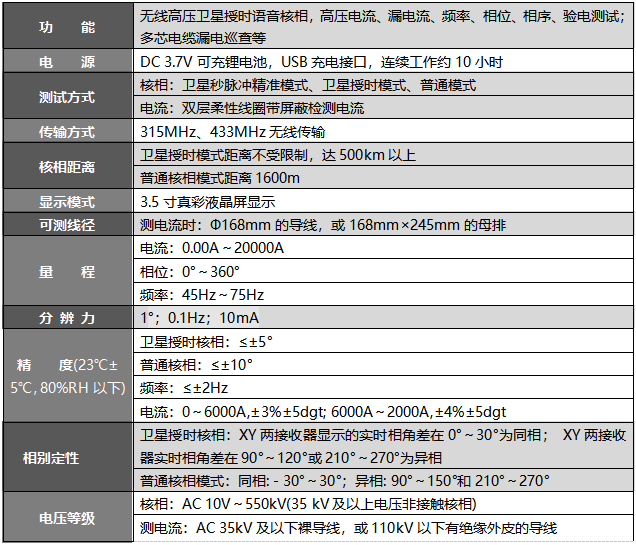

二.技术规格
