如何选购回路电阻测试仪

来源：www.whmoen.com    更新时间：2021-06-21

     以前，电力系统中普遍采用常规的QJ44型双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路接触电阻时，由于受到油膜和动静触头间氧化层的影响，测量偏差大，掩盖了真实的接触电阻值。因此，电力部标准SD301-88《交流500KV电气设备交接和预防试验规程》和新版《电气设备预防性试验规程》对断路器、隔离开关接触电阻的测量电流作出不小于直流100A的规定，以保证准确度。

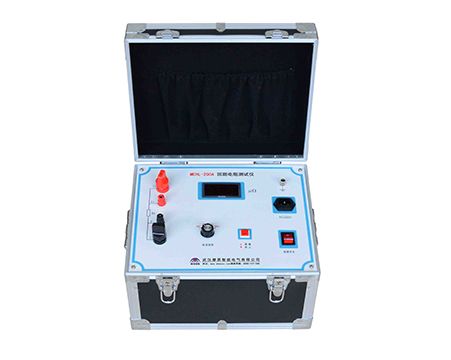

     MEHL系列回路电阻测试仪采用微型单片机控制，人性化汉字界面显示，它是用于开关控制设备的接触电阻、回路电阻测量的专用设备；测试电流采用国家标准GB763推100A/200A/300A/400A/500A/600A直流，直接测得回路电阻或者接触电阻。
      回路电阻测试仪适用于高压开关接触电阻（ 回路电阻 ）的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。


回路电阻测试仪性能特点
1、大电流：采用新型电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。
2、抗干扰能力强：在严重干扰条件下，液晶屏zui后一位数据能稳定在±1个字范围内，读数稳定，重复性好。
3、使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。
4、携带方便：体积小、重量轻。

回路电阻测试仪技术参数：
1.测量范围：1～1999.9Μω
2.分 辨 力：1μΩ
3.测试电流：100A/200A/300A/400A/500A/600A （可按客户的需求定制）
4.测量精度：0.5%
5.工作方式：连续
6.显示方式：三位半LCD
7.工作电源：AC220V±10%  50Hz
8.工作环境：温度－10℃～40℃   湿度≤80 %RH
9.体    积：380*350*260 mm3
10. 重    量：5kg（不含附件）

接触（回路）电阻基本知识
1、什么叫接触电阻？
 接触电阻是静触头与动触头相互接触时所出现的附加电阻。
2、断路器接触电阻有哪几部分组成？
  由动、静触头接触部分的收缩电阻和表面电阻两部分组成。
3、断路器接触电阻不合格的原因？
1）开断较大短路电流时触头烧坏。
2）因机构调整不佳固定不牢，致使行程变化，当超行程严重不合格时，引起接触压力或接触面积的变化。
3）断路器调试安装完后，长期未投入运行，使动，静触头表面氧化，接触表面电阻增大。
4）长期运行使弹簧变形，使接触压力下降。
5）机械部分长期操作后引起的机械磨损。
6）对少油断路器，还可能因绝缘油酸值不合格呈酸性反应，浸蚀触头表面。或油中漂浮杂质，动、静触头之间因开断短路电流后。残留的微粒碳质，金属粉末，使接触电阻增大。
4、影响接触电阻的因素？
  1） 材料性质：电阻率、硬度、化学性质、金属化合物的机械强度与电阻率。
  2） 接触形式：点接触、线接触、面接触。
 3） 接触面状况：当接触面形成氧化膜时（银例外）氧化膜比金属本身的电阻要大得多。
  4） 接触压力。
  5） 接触表面的粗糙度。
