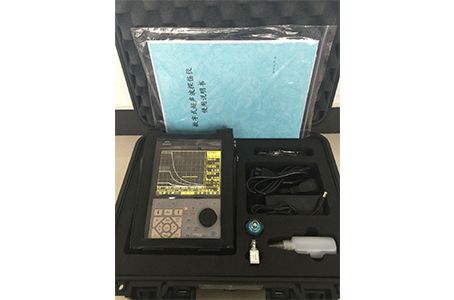

超声波探伤仪

来源：www.whmoen.com 更新时间：2020-11-27

超声波探伤仪

介绍：

☆DAC、AVG曲线自动生成，取样点不受限制，并可进行补偿与修正
☆发射脉冲频率可调，zui大可达2000次/秒
☆100个独立探伤通道，可自由设置和存储多种探伤工艺和标准，现场探伤无需携带试块
☆可处理zui大25米量程的回波信号
☆超声波探伤仪检测过程实时动态录像并回访，录像时长累计zui大160分钟
☆5.7寸TFT彩屏显示，用户可以按照环境自行设备屏幕颜色
☆单探头、双探头、穿透等多种探伤工作方式
☆正半波、副半波、全波、射频共4种检波方式
☆具有双闸门捕捉波形功能
☆根据曲面的直径自动修正缺陷位置的检测结果
☆超声波探伤仪自动测量、计算裂纹深度
☆实时检索缺陷zui高波，记录缺陷zui大值
☆对缺陷回波进行波峰轨迹描绘、波峰记忆等功能，辅助对缺陷定性判断
☆焊缝图示、当量孔径计算等功能
☆可设置闸门、曲线的进波、失波等多种条件的声光报警
☆主菜单，子菜单在同一窗口显示。一目了然，操作简单，方便寻找
☆主要功能均通过快捷键实现快速进入，飞梭旋轮方便快速调整设置
☆多种行业报告可选
☆超声波探伤仪自带厚度B扫描、颜色B扫描
☆数据可通过USB2.0接口导入计算机
☆大容量锂电池可保证续航20个小时以上，可随时更换电池
☆备用电池可单独充电，主机工作时可给电池充电
☆可超声波探伤仪用腕带单手持机操作，也可通过背带挂在胸前操作
☆防护等级IP53，可在滴水环境或小雨中使用

METS-718超声波探伤仪技术参数：
1.超声波探伤仪检测范围：0～25000mm
2.线性抑制：0～80%
3.采样频率：100MHz
4.超声波探伤仪声速范围：400～20000m/s
5.垂直线性误差：≤3%
6.增益范围：0dB～110dB
7.水平线性误差：≤0.１%
8.显示延迟：-20μs～+3400μs
9.动态范围：≥32dB
10.探头零偏：0μs～99.99μs
11.探头频率：0.2MHz～15MHz
12.脉冲强度：8档可调
13.探头阻尼：100Ω、150Ω、200Ω、500Ω
14.脉冲宽度自动匹配：50～1000ns
15.重复频率：10Hz～2000Hz
16.电池：6×3.7V 锂电池
17.电源：8.4V
18.灵敏度余量：＞62dB
19.环境温度：-20℃～50℃
20.分辨力：＞40dB（5P14）
21.环境湿度：20%～95%RH
22.尺寸：23cm×17cm×5.5cm
23.重量：1.56kg（含皮套）
