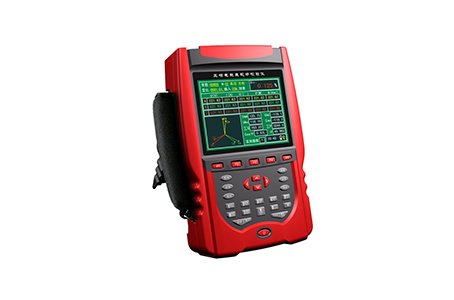

三相电能表检定装置

来源：www.whmoen.com    更新时间：2021-04-06

三相电能表检定装置产品功能：
1.校验所有电能表电能误差，校核各种电能表常数；
2.同时校验同一回路中的主副表或同一回路中的有功、无功表；
3.校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器；
4.测量现场各相电参数指标（U、I、P、Q、Φ、F），同时测量并显示三个电压/电流的波形；
5.自动检测钳表误差变化，各相之间互相自检，保证钳表和仪器的长期精度稳定性；
6.测量TA变比，测量 PT、CT 二次负荷；
7.选配 20A、100A、500A、1000A 钳，直接测量低压计量综合误差；
8.测量三相电压、电流的 2～51 次谐波，并可存储全部谐波数据；
9.在四个相限识别任意种电能表错误接线，显示任意接线的六角图，能识别IB接入与TV、TA极性接反的情况；
10.选配各类条码扫描枪，将电能表条码扫描并存储到仪器中；
11.直接读取多功能电能表数据、测量各种电能表走字误差；
12.电池供电、在线取电、外接电源等多种供电方式选择；
13.支持小于5mA小电流测试，方便首检无负荷时接线识别；
14.可通过U盘、串口、蓝牙等升级软件下载校验数据，可与 PC 机进行通讯；
15.配专用电能表管理系统软件，实现无纸化办公；
16.存储全部测量数据，包括工作参数，方便事后分析。


三相电能表检定装置产品特点：
1.采用数字真无功测量技术，测量不受电压电流不平衡、相角不对称、频率变化等影响，准确度达千分之一；
2.采用高速高精度数字乘法器，同时测量有（无）功功率、电压、电流、频率、相位等全部参数，并对全部参数进行软件修正；
3.高亮度、高清晰度、高分辨率5.7＂（320*240）TFT彩色液晶显示，T9汉字输入法；
4.宽工作电源AC 57.7～480V，在 -20℃～+40℃的温度范围内保证电能的准确性；
5.无电位器，提高了系统的稳定性和可靠性，彻底防止仪器因运输等外界原因造成误差改变；
6.电压自动换档 30～480V、电流直接输入 5A；
7.带 0.2 级 1A、5A 钳表，已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等；
8.高精度塑胶模具机箱设计，轻巧美观，方便各类现场校验。

三相电能表检定装置技术参数：

电压量程	AC 30-480V
电流量程	端子输入	1A、5A
	钳表输入(一倍过载)	1A、5A、20A、100A、500A、1000A、1500A、3000A
端子输入误差	有功电能、功率、电压、电流	±0.1%（0.1级）、±0.05%（0.05级）
	无功电能	±0.1%（0.1级）
	频    率	±0.05Hz（0.1级）
	相    位	±0.1度（0.1级）、±0.05度（0.05级）
钳表输入误差	5A（带钳表自修正）、	±0.2%
	20A、100A、 500A、1000A 1500A	±0.5%
电能脉冲常数	5A	FL=36000P/KWh FH=3.6×10000000P/KWh
	其它	FL=36000×5/额定电流(P/KWh) FH=3.6×10000000×5/额定电流(P/KWh)
UI谐波测量	测量范围	2-51次谐波
	测量精度	±0.01%（相对于100%基波)
频率范围	45—55Hz
相位测量范围	-180 — +180度
互感器变比	＜±0.5%
电压影响	＜±0.01%
频率影响	＜±0.01%(45-55Hz)
温度影响	＜±5ppm/℃(典型）
24小时变差	(0.1级) ＜±0.02%(0.05级) ＜±0.01%
功 耗	约4.5VA
相对湿度	40%-95% 无结露
外形尺寸	(长)249*(宽)154*(高)58mm
重 量	1.8kg

三相电能表检定装置产品配置：
标准配置：主机1台、5A钳表ABC相各1只、光电采样器及靠架1套、电压测试线1套、电压鳄鱼夹10个、脉冲测试线1条、充电线1条、PC通讯线1条，《使用说明书》1本、《出厂检验报告》1张、仪器包1个，管理软件1套。
选配件：20A钳表、100A钳表、500A钳表、1000A钳表、U盘、仪器箱、条码扫描枪。
