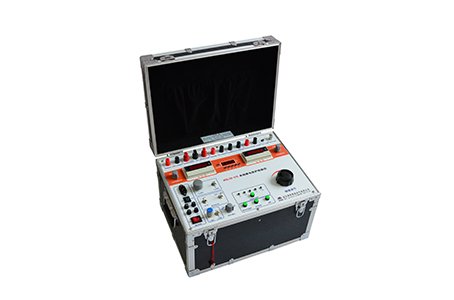

单相继保校验仪

概述
 本仪器单相继保校验仪是各种高、低压配电系统，作单相保护继电器校验的新型仪器。性能和测试方法的设计依据是：电力工业部安全监察及生产协调司组编的《新编保护继电器检验》。适用于电力、冶金、化工、矿山、纺织等工矿企业。可对各种电磁型、整流型、晶体管集成电路型继电器的动作电压/电流值、返回电压/电流值、动作时间、返回时间以及重合闸继电器的动作值、返回值、充放电时间、动作时间等进行测试和校验。也可对GL型和LL型反时限继电器的始动电流、感应元件动作电流、速断元件动作电流及动作时间进行测试。
本仪器单相继保校验仪把保护继电器校验时所用的电流发生器、电压发生器、电秒表、标准电压/电流表、调压器等一系列电器设备，科学地组合成一个完整的可携带的仪器，它具有双调节、双输出、双显示等特点， 把模拟式标准电压/电流表、电秒表改为数字式标准表，读数精确，操作简单，是保护继电器校验人员十分理想的测试仪器。

本仪器单相继保校验仪的特点：是精度高、功率大、体积小、重量轻、数字显示、操作简便、功能齐全、性能可靠、方便耐用。

单相继保校验仪主要技术指标
1、I路输出：连续可调
   交流电流：0～5A、０～100A
   直流电流：0～5A、０～30A
   交流电压：0～250V
直流电压：0～350V
2、II回路输出：连续可调
   交流电流：0～5A，0～30A
   直流电流：0～500mA、0～10A
   交流电压：0～250V
直流电压：0～350V
3、电量测量：4位半数字电压表、3位半数字电流表
             精度：0.5%ROG±1个字
4、时间测量：6位数字秒表0～9999.9999S
    精度：±0.0001S
5、工作电压：AC220V±10%；50Hz
6、工作环境：温度：-40℃～+50℃
              湿度：<90%RH
7、输出功率：1.5/0.75KW
8、重量：25/18Kg
