断路器机械特性在线检测系统

来源：www.whmoen.com    更新时间：2020-09-15

断路器机械特性在线检测系统项

目主要是为了减少停电，实现在线式带电测试断路器的机械特性参数。如果通过在线测试发现问题，也可紧急请示上级调度停电，再使用该系统进行停电复核测试。本系统可实现在线式带电测试和停电时离线测试操作双模式。可提高现场测试效率，保障断路器设备安全运行的前提下，减少停电，提高经济效益，具有很强的经济价值和实际推广价值。

断路器机械特性在线检测系统项目主要测试如下内容：
● 合分闸线圈电流储能电机电流测试；
● 辅助触头或者主触头动作时间测试；
● 合分闸控制电压检测和储能电机电压检测；
● 速度行程参数传感器检测。
断路器机械特性在线检测系统分为各种参数采集和数据上传分析两大部分，现在对其进行如下详细说明。首先是对断路器机械特性测试参数采集。
一、线圈电流电压和辅助触头监测
1、合分闸线圈电流和储能电机电流测试
通过将3个钳形电流传感器安装到断路器控制柜内相应的控制回路中，分别采集合闸线圈电流、分闸线圈电流和储能电机电流。

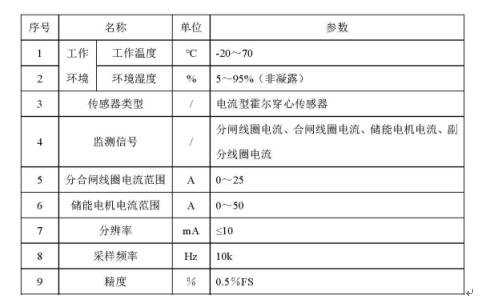

                     电流传感器技术参数

2、合分闸控制电压检测和储能电机电压检测
通过对断路器线圈回路电压的在线检测，判断断路器当前的控制电源状况。

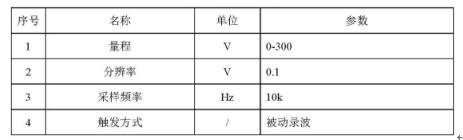

               电压检测技术参数

3、辅助触头断口时间或者主触头动作时间测试
通过对断路器控制柜内的开关辅助触点断口的动作时间、同期测试，进尔得出断路器断口分合闸动作时间、同期等时间方面的参数。如果采用外触发，更可精确得到主触头的动作时间等参数。

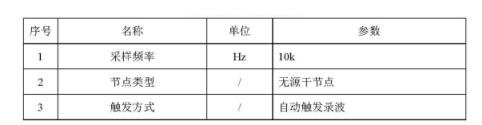

                     触发方式选择

二、断路器机械特性在线检测系统行程速度参数传感器检测
根据断路器的动作机构运动方式的不同，分为直线运动机构和
旋转运动机构。根据运动机构的不同，选择不同的传感器安装。现在分别做如下说明。
1、直线运动机构
     直线运动机构选择安装1台激光传感器或者1路直线型滑线电阻传感器，用来采集断路器的行程，继而计算出断路器运动的刚分刚合速度等参数。

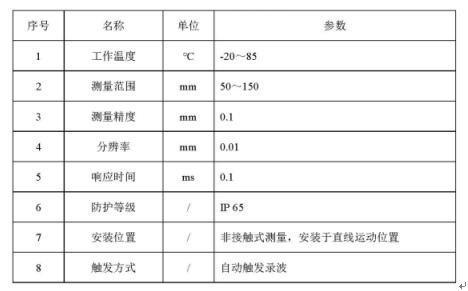

                     激光传感器参数

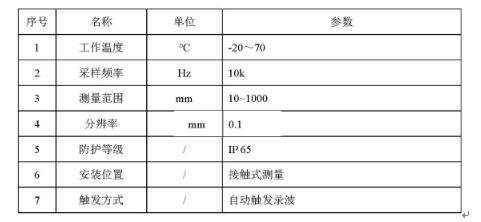

                    直线滑线电阻传感器参数

2、旋转运动机构
旋转运动机构选择安装1台旋转光电编码传感器或者旋转滑线
电阻传感器来采集路器的行程，继而计算出断路器运动的刚分刚合速度等参数。

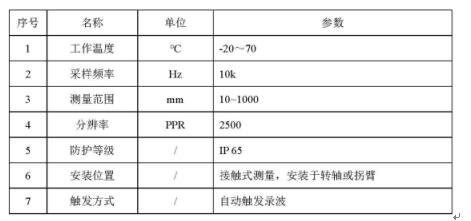

           旋转光电编码器传感器参数

三、断路器机械特性在线检测系统数据上传和分析
通过以上手段，将断路器机械特性实现在线检测。将合分闸时
间，同期，分合闸速度，行程等参数进行测量，然后通过RS232接口或者U盘接口将数据转移到传输到计算机上显示分析。通过统计分析开关设备常见故障以及采集大量故障操作机构电流信号和故障模拟实验，建立电流信号与开关设备操作机构故障关系数据库，研发了基于电流信号的开关设备操作机构机械特性专家评估系统。可分析诊断操作机构卡涩，线圈状况，辅助触头状况，带电状态下分析诊断储能系统状况。

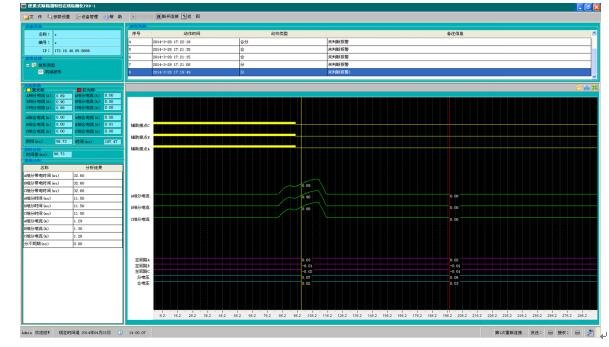

软件分析如下图：

基本参数指标：分合闸线圈电流测量时间：0-500ms,分辨率0.1ms；
电机电流测量时间：0-20S，分辨率1ms；行程：0-300mm，分辨率0.1mm；速度：0-20m/s 分辨率0.01m/S。控制电源电压和储能电机电压测量：DC0-300V ，分辨率0.1V。
