变压器直流电阻变比测试仪面板及接线端子介绍

来源：www.whmoen.com    更新时间：2020-09-14

变压器直流电阻变比测试仪面板及接线端子介绍

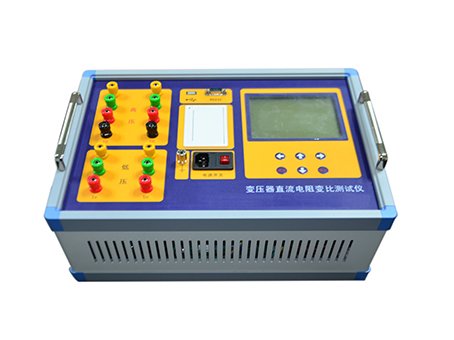

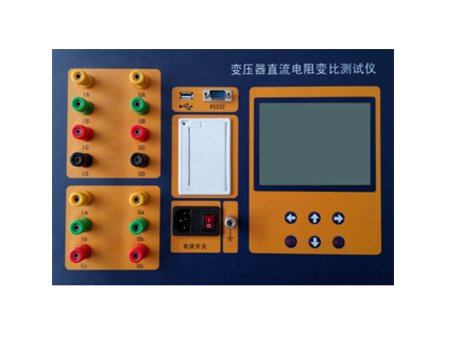

图一

1 高压测试端：黄、绿、红、黑4色接线座，分别对应A、B、C、O三相，和高压测试线（较长，黄、绿、红、黑）棒弹侧对应连接，测试线另一端有黄、绿、红、黑4色测试钳，对应接被测变压器高压侧的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。
2 低压测试端：黄、绿、红3色接线座，分别对应a、b、c三相，和低压测试线（较短，黄、绿、红）棒弹侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器低压侧的a、b、c套管。
3 显示屏：    320×240点阵液晶，带LED背光，显示操作菜单和测试结果。
4 按键：      操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”
为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取
消”键，放弃当前操作。
5 优盘接口：  外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘。在
存储过程中，严禁拨出优盘。
6 RS232：     仪器升级用。
7 打印机：    打印测试结果。
8 接地端子：  仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须清除干净。
9 变压器直流电阻变比测试仪电源开关： 整机电源开关和电源插座，保险管座与电源插座一体，保险管规格为250V/3A，尺寸φ5mm×20mm，应使用相同规格的保险管。
