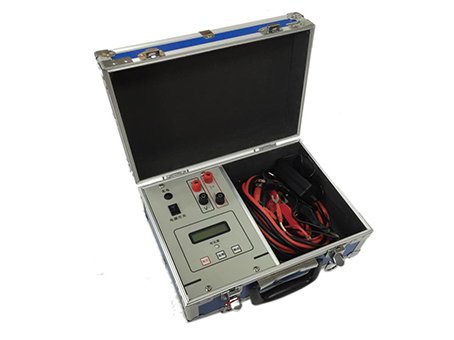

带电池直流电阻测试仪

常规用途
为了满足变压器直流电阻测量的需要，本公司zui新开发研制了一款直流电阻测试仪。该仪器采用全新技术，具有高效率、体积小、重量轻、输出电流大等特点。整机由微处理器控制，自动完成自检、数据处理、显示等功能，还具有自动放电等功能。
本仪器测量精度高，操作简便，适用于配电变压器、互感器、电抗器、发电机、电机等试品，也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的快速测量，具有速度快、数据稳定的特点。


带电池直流电阻测试仪安全事项
★本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。
★使用本仪器前一定要认真阅读本手册。
★仪器的操作者应具备一般电气设备或仪器的使用常识。
★本仪表属高精密仪表，应避免剧烈振动。
★对本仪器的维修、维护和调试应由专业人员进行。
★测试完毕后一定要等放电指示完成后，再关闭电源，拆除测试线。
★测量无载调压变压器，一定要等放电提示结束后，再切换变压器档位。
★在测试过程中，禁止拆卸和移动测试夹和供电线路。
1.3  依据标准
MEZRC-10A直流电阻测试仪依据的相关标准如下表所示：

带电池直流电阻测试仪功能特点
1.仪器输出电流大，且重量轻，轻巧强大，方便携带。
2.仪器提供5档输出电流选择，zui大可以输出10A电流。
3.内置超大容量锂电池，便于现场操作，可连续工作8小时以上。
4.测量范围宽（0-20KΩ），适用于配电变压器、互感器、电抗器、发电机、电机等试品，也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的测量。
5.菜单简单友好，显示数据清晰易读，阳光下可清晰显示。

6.具有完善的保护电路，测试线意外断开或电源中断，内建完善的放电回路及反电势保护电路使之具有极强的抗拉弧能力。

带电池直流电阻测试仪供电方式
本仪器采用交直流两用模式。
在不插入专用电源适配器时，由内置锂电池供电；
插上专用电源适配器后，自动切换为交流供电模式，并同时给仪器充电。


带电池直流电阻测试仪技术指标

工作电源	直流：内置12.6V/2.2AH锂电池（专用电源适配器）
输出电流	5mA、100mA、300mA 、1A、10A（依量程选择）
量程(电阻量程切换)
10A档	0～0.1Ω
1A档	0.03～6Ω
300mA档	0.1Ω～20Ω
100mA档	0.3Ω～60Ω
5mA档	30Ω～20kΩ
准确度	±(0.2%±2个字)
zui小分辨率	0.1μΩ
显示	正显液晶显示屏，阳光下可清晰显示
工作温度	-10～40℃
环境湿度	≤80%RH，无结露
储存条件	-20℃~50℃，≤95％RH, 无结露
体积	长315mm×宽240mm×高150mm
主机净重	2.5Kg（含电池）
