1 变压器变比组别测试仪测试接线
根据被试试品的情况正确连接测试线。
1.1 单相变压器或单相PT测试接线
高压测试端红色测试线的黄、绿测试钳接被测试品的高压端；低压测试端黑色测试线的黄、绿测试钳接被测试品的低压端。
1.2 三相变压器测试接线
高压测试端红色测试线的黄、绿、红测试钳接被测试品高压端的A、B、C相；低压测试端黑色测试线的黄、绿、红测试钳接被测试品低压端的a、b、c相。
2 智能电量管理
变压器变比组别测试仪在长时间未操作时，自动调暗液晶背光，以节省电量；仪器带低电量充电提示功能、过放保护功能；仪器电量低时可插充电器充电，并可在充电过程中对仪器进行正常操作使用。
3 打印机使用说明
打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。
打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。
打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。
4 使用操作

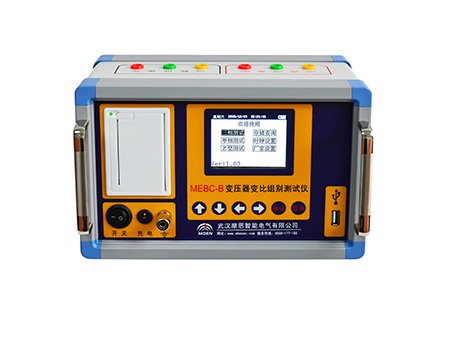

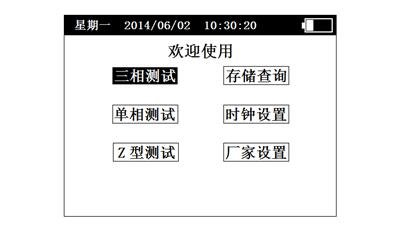

所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏（见图三）。

图三
此时顶栏显示变压器变比组别测试仪运行时间和电池电量图标，中间显示仪器名称、功能选项，底部显示软件版本号。
按“上下”、“左右”键选择相应功能选项，按“确认”键进入所选功能菜单。
4.1 变压器变比组别测试仪变比测试
三相测试：普通三相变压器测试。
单相测试：单相变压器、PT测试。
Z 型测试：Z型变压器测试。
4.1.1 三相测试

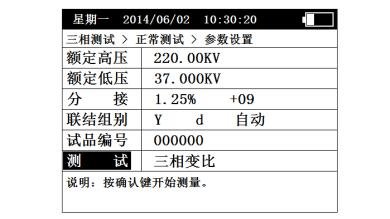

在“主菜单”屏下选中“三相测试”项后，按“确认”键进入“三相测试参数设置”屏（见图四）。


图四
“额定高压”、“额定低压”、“分接”、“联结组别”、“试品编号”、“测试”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，当菜单选项所属功能参数被选中时，按“上下”键修改参数，按“确认”键或“取消”键返回菜单选项。
额定高压、额定低压：设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。只有额定高、低电压值、分接间距、额定分接位输入正确后，测试结果才可以正确计算出当前分接档位值和误差值。
分接：设置所测试品的分接间距和额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。
联结组别：设置所测试品的联结方式和联结组别。对于联结方式，高压侧可以实现“Y→D”之间的循环转换，Y表示星形联结，D表示三角形联结；低压侧可以实现“y→d”之间的循环转换，y表示星形联结，d表示三角形联结。对于联结组别，用户可按实际情况进行选择，如果联结组别未知，可选“自动”，由仪器自动判断联结组别。
试品编号：设置本次试验的试品编号。
测试：选择不同的测量方式。
三相变比：根据设定的高、低压联结方式和联结组别，三相同时测量变比。
组别测试：只测量联结组别。
三相AB、三相BC、三相CA：根据设定的高、低压联结方式和联结组别，只针对所选相进行变比测量，此功能方便只针对某一相进行测量、检测，节约时间。以“三相变比”测试为例，“参数设置”完成后，选中“测试”项后按“确认”键开始测量。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。
   “三相变比测试结果”屏见图五。

图五
    屏幕中间显示测量结果，底部显示可操作菜单：
继续测试：按设置好的参数继续测量。
结果打印：将测试结果进行打印。
结果存储：将测试结果存储到本机或存储到优盘。
“左右”键选择菜单项，“确认”键执行当前选项。
4.1.2 单相测试
在“主菜单”屏下选中“单相测试”项后，按“确认”键进入“单相测试参数设置”屏（见图六）。

图六
该屏设置操作和“三相测试参数设置”屏类似。
额定高压、额定低压：设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。
分接：设置所测试品的分接间距。
额定分接：设置所测试品的额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。
试品编号：设置本次试验的试品编号。
测试：选择不同的测量方式。
单相PT：根据设置的参数对PT进行变比极性测量。
单相变压器：根据设置的参数对单相变压器进行变比极性测量。
以“单相PT”测试为例，“参数设置”完成后，选中“测试”项后按“确认”键开始测量。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。

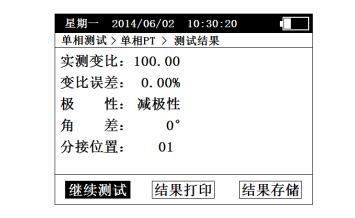

“单相PT测试结果”屏见图七。

图七
操作和“三相变比测试结果”屏类似。
4.1.3 Z型测试
“Z型测试”和“三相测试”设置、操作类似，具体操作可参考“三相测试”的相关操作，在此不多作赘述。
4.2 存储查询

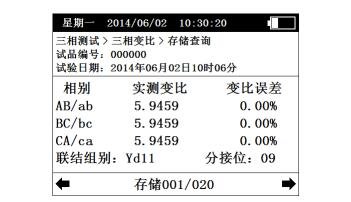

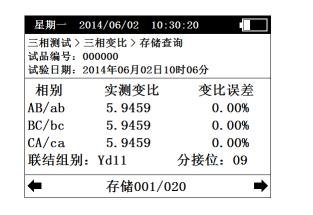

在“主菜单”屏下选中“存储查询”选项，按“确认”键进入“存储查询”屏（见图八），如果没有存储数据，会提示“无存储记录!!”。

图八
屏幕上部和中部显示存储的数据信息，屏幕底部显示存储的查询索引：
存储001/020：001表示当前查询的存储数据的位置，即第几条存储记录，其中001表示zui新的存储记录。020表示共存储了多少条测试记录。
在有存储数据的情况下，在“存储查询”屏下按“左右”键进行不同存储信息的查询，按“确认”键弹出功能菜单，可进行“存储打印”操作。
存储打印：将当前查询的存储数据进行打印。
4.3 时钟设置

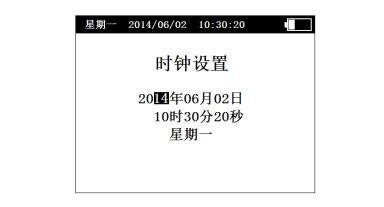

在“主菜单”屏下选中“时钟设置”选项，按“确认”键进入“时钟设置”屏（见图九）。


图九
在“时钟设置”屏下按“左右”键对要修改项进行选择，按“上下”键修改所选项，按“确认”键保存当前设置并返回“主菜单”屏，按“取消”键放弃当前设置并返回“主菜单”屏。（注：本时钟设置功能可根据闰年自动计算二月份的天数，并能根据所设置日期自动计算出星期几。）
4.4 变压器变比组别测试仪厂家设置
此项为厂家设置项，需要密码，用户不能设置。
