电动绝缘绳支架

来源：www.whmoen.com    更新时间：2020-08-28

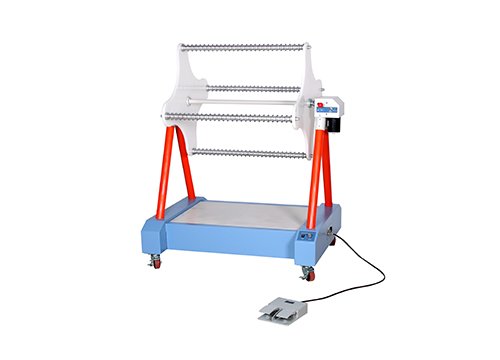

电动绝缘绳支架

专用于绝缘绳类试品工频耐压试验，支架绝缘强度高结构稳定易于操作，可以大大提高试验工作效率。

电动绝缘绳支架主要功能特点
1）绝缘绳测试支架用于绝缘绳类试品工频耐压试验
2）测试支架采用电动驱动绕绳，转速无级可调，操作方便。
3）采用脚踏开关，具有正反控制，节省人力。
4）具有离合器，试验完成可以自由拆卸绝缘绳。
5）绝缘绳轮盘具有自锁功能，保证工作位置准确。
6）绝缘绳测试支架底部设有水袋、充水后为支架提供配重，保证支架稳定性。
7）支架配有脚轮，便于移动。
8）为方便拆卸绝缘绳，可已选配电动绕绳器一台。

电动绝缘绳支架主要技术参数
1）zui大试验电压：105kV
2）试验长度：500mm
3）试品长度：50米
4）转速：5~30米/分钟可调
5）工作电压：AC220V
6）支架总高：1.45米

电动绝缘绳支架组装及试验接线
连接脚踏开关，电机控制线，电源线。绝缘绳绕好后，轮盘高压接入端连接试验变高压输出端，轮盘接地端连接支架底部接地端，支架接地端接至外部接地点。
