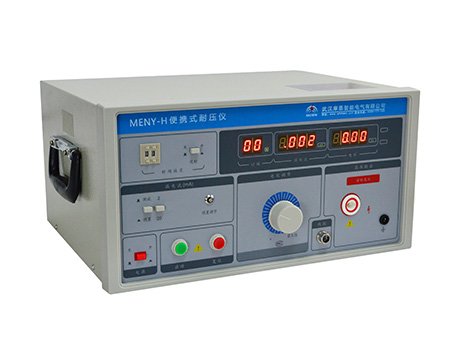

便携式耐压测试仪如何校准

来源：www.whmoen.com 更新时间：2020-08-26

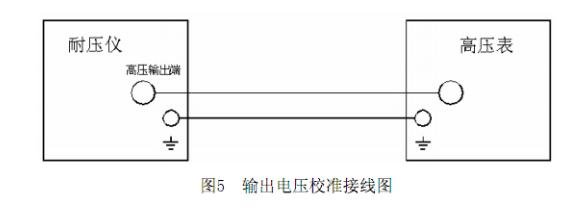

将仪器处于“复位”状态，逆时针转动“电压调节”旋钮到底，按图5接线。按下“启动”钮，调整“电压调节”钮，使高压表的读数为表3所示检测点数值，并计算仪器示值与高压表的读数误差是否满足技术指标，如否可调整对应电位器值。

型号	输出电压kV	监测点kV	电位器	技术指标
MENY-H	0-5	3	w4	±（5%r+3d）

注：不同的输出电压应选择合适的高压表的测量范围。高压表的误差应在±1.5%以内，如果是指针式高压表应使其测量范围落在标尺刻度的1/3以上。
7.2漏电流和报警电流
便携式耐压测试仪漏电流和报警电流

7.2.1 漏电流

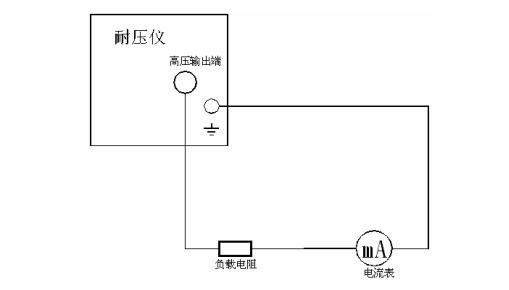

将便携式耐压测试仪处于“复位”状态，逆时针转动“电压调节”旋钮到底，按图6接线，“漏电流量程” 转换键置于2mA档。按表4选择对应的负载电阻。

电流mA	0.5	1	2	5	10	20	50	100	200
负载电阻 KΩ/w	1000/1	500/1	250/1	100/2	50/5	25/10	10/25	5/50	2.5/100

表 4

便携式耐压测试仪报警电流
在校准基准电流1mA处正确无误时，调W7电位器（指针式调RP1电位器），使之报警。再检查各点的报警电流误差是否符合表1中规定值。
