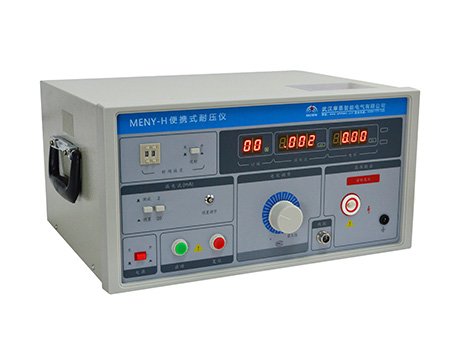

便携式耐压测试仪使用与操作

1  使用前准备
1.1  接通电源，使“电源”开关置于“开”的位置。
a.  数显式：
此时，显示输出电压、漏电流和时间的数码管及各“测试单位”指示符号应亮。
b.  指针式：
此时，“电源”指示灯应亮。
1.2  逆时针旋转“电压调节”旋钮到底，各示值均为零，则仪器处于初始状态。
2  功能键说明和设定
2.1  报警电流设定
根据所需报警电流值选择报警电流量程档，按住“漏电流测试/预置”键，调节漏电流预置电位器，同时观察漏电流显示窗口中示值达到所需报警值时，停止调节漏电流预置电位器，再放开“漏电流测试/预置”键，则漏电流设定完毕。
2.2  定时设定
置“定时”键于“开”的位置。
注：当“定时”键处于“关”位置，则定时为“∞”。
a.  数显式：
根据所需测试时间，拨动“定时”拨盘上数值，同时观察测试时间窗口中示值达到所需测试时间值时，停止拨动定时预置拨盘，则定时设定完毕。
b.  指针式：
根据所需测试时间，旋转“时间定时”电位器至所需测试时间值时，停止旋转时间定时电位器，则定时设定完毕。
2.3  输出电压设定
2.3.1  选择输出电压种类或量程
a.  数显式
置“电压量程”键于所需量程档。
注：如选择的试验电压在0～1500V时，应“弹出”此键；
 如选择的试验电压大于1500V时，应“按下”此键。
2.3.2  输出电压设置
按一下“启动”按钮，根据所需试验电压，顺时针转动“电压调节”旋钮，同时观察输出电压窗口中示值达到所需电压值时，停止转动电压调节旋钮，并保持“电压调节”旋钮位置不变，按下“复位”按钮，则试验电压设定完毕。
注：在以后测试过程中，如不改变试验电压，每次测试只需按一下“启动”按钮即可。如需改变试验电压，则重复上述步骤。 读数方式如下：
a.  数显式：
由仪器“电压”显示窗口直接读取输出电压值。
3  操作步骤
3.1  在确定便携式耐压测试仪输出电压示值为“0”，测试灯“熄灭”状态下将高压测试线（红色）一端插入仪器的相对应（AC或DC）高压输出端，另一端与被测物的电源输入端或其他带电部件相连接。再将另一根测试接地线（黑色）一端插入仪器的接地端并锁紧，另一端与被测物的外壳（金属）或电源输入端的地线端相连（若被测物与大地或地线相连，则仪器接地端必须与它连在一起）。
3.2  按下“启动”按钮，“测试”指示灯亮，电压示值为当前试验电压值，漏电流示值为被测物上当前漏电流值，如被测物为合格品，试验时间一到，无声光报警声，同时仪器自动切断输出电压；如被测物在试验时间内不合格，则“报警”灯亮，蜂鸣器发出报警声，仪器自动切断输出电压，可按下“复位”按钮，消除报警。
3.3  用线控端子进行耐电压测试（面板上“启动”、“复位”按钮失效，）“定时”键置于“关”位置。
a. 另购本公司生产的线控测试棒一付，将黑色接地线一端插入仪器接地接线柱，另一端夹住被测物的接地端，将棒的线控插头插入仪器线控插座，棒的高压插头插入“高压”输出端；然后把测试棒的棒针接触被测物带电部件处，按下测试棒上按钮即“启动”，松开此键“复位”。
b. 线控接口引脚定义
1    2       4    5
复位        启动
自行接线，当线控 4、5 脚闭合时，仪器“启动”；1、2 脚闭合时，仪器“复位”。（注：线控引线长度不可超过 2m，控制信号为无源触点。）
