雷电冲击电压发生器试验装置

来源：www.whmoen.com    更新时间：2020-08-25

雷电冲击电压发生器试验装置

简介：

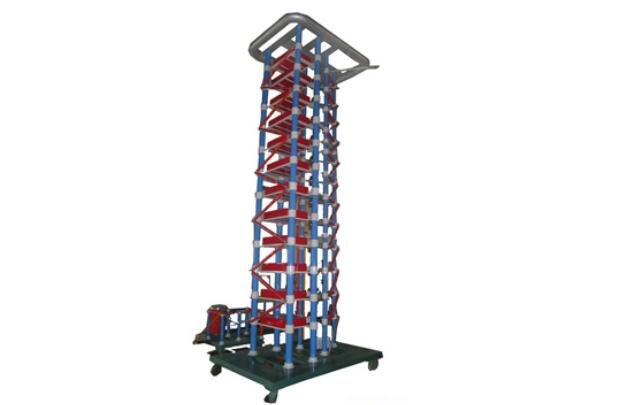

雷电冲击电压发生器试验装置(图片仅供参考，请以实物图为准)

满足适用于35kV及以下电力产品的雷电冲击电压放电试验及研究。
产生标准雷电冲击电压波形数量：3个。
1、标准雷电冲击电压全波1.2±30%/50±20%μs，效率大于90%；
2、标准雷电冲击截波电压波形，效率：不低于90%，
采用截断装置可产生截断时间2～6μs的雷电截波，截波分散性小于100ns。
3、变压器电抗器雷电冲击电压试验专用的示伤电流全波波形；
雷电冲击电压波形参数及其偏差均符合有关国家GB311、GB/T16896.1及GB16927标准的要求。雷电冲击电压发生器试验装置配置清单如下：
1、MOEORW-3100 -400kV/30kJ雷电冲击电压发生器本体             1台
2、MOEORW-3100-CR-400kV/1000pF低阻尼负荷型雷电冲击电容分压器1.0% 1台
3、MOEORW-3100CS-2000A冲击电压试验计算机全自动控制系统 1套
4、MOEORW-3100-DIMS-1000B全自动数字化冲击测量分析系统 1套
5、MOEORW-3100调波电阻和附件，放电接地棒 1套
6、HRMC-400kV单球截断间隙装置 1台
7、HRLGR-100kV/100mA自动整流充电电源装置                 1台
8、MOEORW-3100示伤电流分流器，10kA，1.0%                  1套

项目	Description 描述	数量	备  注
1	MOEORW-3100 -400kV/30kJ 全自动雷电冲击电压发生器本体	1台	含有调波器件
2	MOEORW-3100-LGR-100kV/100mA-5Kva 直流自动充电装置	1套	含有放电接地棒
3	MOEORW-3100-CR-400kV/1000pF雷电冲击电容分压器	1套	含有低压臂,1.0%
4	HRMC-400kV单球截断间隙装置	1套	自动调节球距
5	MOEORW-3100示伤电流分流器	1套	10kA，1.0%
6	A.MOEORW-3100CS-2000A全自动冲击试验计算机控制系统： 自动调整球距，自动安全接地，PLC光电程控软件。 B.MOEORW-3100-DIMS-1000B全自动冲击试验测量分析系统： 1）2通道TBS1102彩色数字示波器（精度3%）； 2）软件数字量化测量显示冲击峰值电压（精度1%）； 3）计算机专用波形记录分析测量软件和控制软件； 4）自动将示波器采集到的雷电冲击波形传递到计算机，计算机自动测试分析波形参数，可将试验波形文件自动存盘，可用对比法或传递函数法比较分析电抗器变压器的示伤电流波形。	1套	抗干扰隔离滤波测控台：电脑、控制光纤、高电压测试附件与测试线缆。

雷电冲击电压发生器试验装置-雷电冲击发生器主要技术参数:适用于35kV及以下电力产品的雷电冲击电压试验研究。
1 标称雷电波冲击电压：MOEORW-3100 -±400kV
2 标称容量(能量)：30kJ
3 级电容：1.5μF,100kV（2×50kV-3.0μF）干式全绝缘封装，永不漏油变形。
4 级电压：100kV
5 级数/级容量：4 / 7.5kJ
6 输出标准波形及幅值：3个
7  同步范围：大于20%
8  使用持续时间：小于80%额定工作电压时可连续工作；大于80%额定工作电压时可间断工作。
9  幅值调节误压差小于1%，zui低输出电压不大于10%设备标称电压。
10 同步误动率：小于1%
11 底座:2.5m × 1.3m,脚轮，可移动。高度:约2.0米。重量:约800kg。
