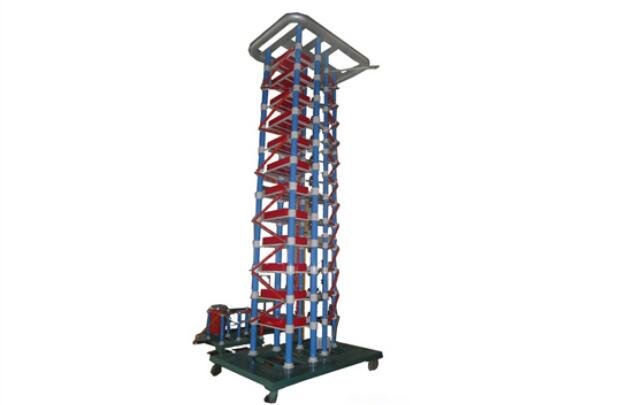

ME9003冲击电流试验装置

来源：www.whmoen.com 更新时间：2020-08-25

9003

冲击电流试验装置
执行标准：DL/T848.5-2004

9003

一、ME9003冲击电流试验装置产品概述：
MECJ系列冲击电流发生器主要用以检验电力设备进行耐受冲击电流稳定的能力，广泛应用于氧化锌避雷器阀片及SPD（浪涌保护器）进行冲击电流试验，也可用于其它研究性试验。技术指标符合国家标准和IEC标准的规定，主要技术性能处于国内领先地位，达到国际同类产品的先进水平。

二、ME9003冲击电流试验装置产品特点：
1、体积小、结构紧凑、调波方便
2、输出电流大(4/10μS波形达到200kA）
3、本装置采用下球气缸推动触发方式，同步性能好，动作可靠
4、每只主电容器套管上都串有一只大能量的无感吸能电阻，确保主电容器的安全
5、采用恒流充电计算机测量控制一体化系统，自动化程度高，抗干扰能力强

三、ME9003冲击电流试验装置产品参数：

冲击电流发生器的主要技术参数
额定电压	≤±100kV
2000μS方波冲击电流幅值	3kA±5%
1/＜20μS陡波冲击电流值	20kA±5%
4/10μS冲击电流幅值	200kA±5%
8/20μS雷电冲击电流幅值	200kA±5%
30/80μS操作冲击电流幅值	30kA±5%

四、ME9003冲击电流试验装置产品及附件：

名称	数量	单位
智能控制台	1	台
主体冲击装置车	1	台
专用分压器	1	台
专用控制线	1	套
分压器信号线	2	根
说明书	1	本
检验报告	1	份
合格证	1	张
