交流耐压试验装置

分为试验变压器和控制台

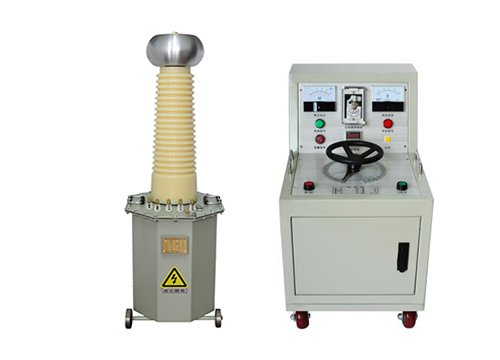

交流耐压试验装置(此图仅作参考，请以产品实际图为准)

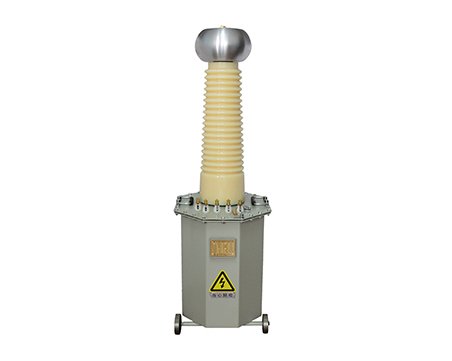

交流耐压试验装置（试验变压器）
MEYD、TDM系列轻型油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TDM(G)系列轻型交直流高压试验变压器是在MEYD(G)系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

交流耐压试验装置（试验变压器）产品结构
MEYD、TDM系列轻型油浸式试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构图见图2。
交流耐压试验装置（试验变压器）产品结构

图1：单台MEYD(G)、TDM(G)试验图2：单台试验变压器内部结构图
变压器外部结构示意图
1—短路杆D 2—均压球 3—高压套管 4—变压器提手
5—油阀 6、7—次压输入a、x 8、9—测量端子E、F 10—变压器外壳接地端
11—高压尾X 12—高压输出A 13—高压硅堆 14—变压器油
15—铁芯 16—次低压绕组 17—测量绕组 18—二次高压绕组
在MEYD(G)、TDM(G)试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。MEYD(G)系列中无高压硅堆。

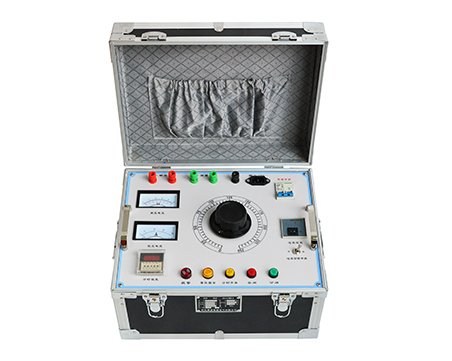

交流耐压试验装置（控制台）产品结构及面板布置示意图：

本设备为箱式或台式结构，箱式为铝合金箱，台式为铁壳喷塑，所有电器元件均装在骨架上，便于安装和维修。
本报警装置电路简单，性能可靠，具有计时、声光同步报警功能。

交流耐压试验装置（控制台）产品使用技术条件：
1、容量：1.5 kVA——500kVA
2、工作电压：交流220V（380V）
3、温度：0℃～40℃
4、海拔高度：<1000m
5、相对湿度：<90%
6、工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和浸蚀性介质。
注：升压时要缓慢、均匀；降压时要迅速，不能直接关闭总电源，以免产生过电压，损坏设备。
