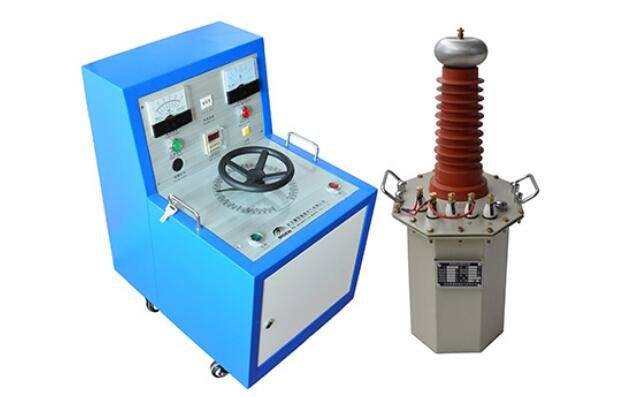

工频耐压试验装置---升压部分工作原理
本系列产产品输入电压为200V（400V），利用电磁感应原理根据需要改变输入电压，即可获得输出高压从零伏连续可调到额定的值。
在做直流耐压及泄露电流测试时，只要把高压硅堆旋装在高压输出端，即可改变输入电压，从而获得不同值的直流高压输出。

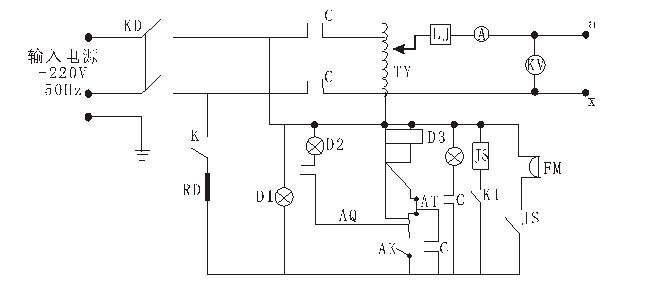

本系列产品在具体工作原理见图（1），
当用作串级使用时，其接线见图（2）

MEGTB：智能型工频耐压试验装置      JS：时间继电器
TY：自耦调压器                     FM：报警器
LJ：过流继电器                     D1、D2、D3：指示灯
C：交流接触器                      RD：熔断器
K：总电源开关                      K1：时间继电器电源开关
AK：调压器回零限位开关             AQ：起动按钮
CL：高压硅堆                       AT：停止按钮
A：输出电流表                      KV:输出电压表
