氧化锌避雷器特性测试仪测量原理和数据分析

来源:www.whmoen.com    更新时间:2020-08-11

氧化锌避雷器特性测试仪测量原理和数据分析
仪器输入PT二次电压作为参考信号,同时输入MOA电流信号,经过傅立叶变换可以得到电压基波U1、电流基波峰值和电流电压角度Φ(图8)。因此与电压同相分量为阻性电流基波值(Ir1p),正交分量是容性电流基波值(Ic1p):
Ir1p=Ix1pCOSΦ       Ic1p=Ix1pSINΦ
考虑到δ=90°—Φ相当于介损角,直接用Φ评价MOA也是十分简捷的:没有“相间干扰”时,Φ大多在81°~86°之间。按“阻性电流不能超过总电流的25%”要求,Φ不能小于75.5°,可参考下表对MOA性能分段评价:

Φ

<75°

75°~77°

78°~80°

81°~83°

84°~88°

>89°

性能

有干扰

实际上Φ<80°时应当引起注意。

氧化锌避雷器特性测试仪相间干扰

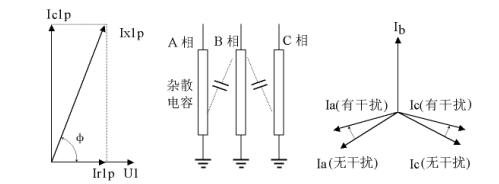

现场测量时,一字排列的避雷器,中间B相通过杂散电容对A、C泄漏电流产生影响:A相φ减小2°左右,阻性电流增大;C相φ增大2°左右,阻性电流减小甚至为负;B相基本不变,这种现象称相间干扰(图9)。
2.3干扰下MOA性能评价
1、建议用本相PT二次电压测量本相MOA电流,补偿角度均为0,即测量时不考虑相间干扰。试验室测量不应使用补偿角度(Φ0=0)。
评价MOA性能时可考虑相间干扰。按相间干扰的对称性,以B相Φ为准,A相Φ减小的数值基本等于C相Φ增加的数值,由此可以估计相间干扰角度。例如A相Φ偏小2°,C 相Φ偏大3°,则相间干扰大致为2.5°,评价MOA性能时,A相Φ+2.5°,B相Φ不变,C相Φ—2.5°。
氧化锌避雷器特性测试仪原理图
2、如果测量时考虑相间干扰,可对A/C相设置补偿角度,该补偿角度“加”到Φ中。考虑到B相对A/C相的相间干扰对称,如果测量出Ic超前Ia的角度Φca,A/C相分别补偿,用本相PT二次电压测量本相MOA电流,并置入上述补偿角度。直接按Φ评价MOA性能。
