高压开关综合测试仪面板示意

来源：www.whmoen.com    更新时间：2020-08-04

高压开关综合测试仪面板示意

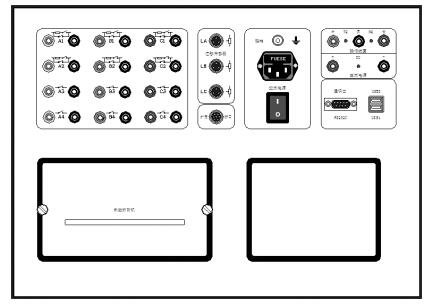

不同机型，面板布局及测试功能略有差异，下图为标准型示意图。

液晶屏：标准型5.7″黑白触摸屏，显示清晰；指触式菜单操作，只需轻轻点击、触碰按钮，仪器即可快速相应；调整数字时，通过屏幕显示的软键盘点击直接输入数值。
打印机：标准型宽幅热敏打印。
电源开关：高压开关综合测试仪交流总电源开关，带灯指示。
电源插座：三芯带接地交流AC220，50Hz电源输入插口，上部FUSE仓盒内置2颗10A保险丝，方管洞内置保险丝为备用。
接地插头：仪器机壳保护接地，带￠4插空，螺栓紧固。
通讯组块：
RS232C：计算机串行通讯，上位机波特率选择为57600
USB1:USB通讯
USB2:USB通讯，上位机波特率选择为115200
直流电源：+、- 为内置直流电源输出；也可用作外电源引入端，带LED灯指示。分、负、合为可控直流电源输出，分、合为正端，负为公共端；分负、合负也可用作外同步倒采样，带LED灯指示。
传感器：外接电阻传感器，高压开关综合测试仪默认使用LA通道；LB、LC扩展备用。
扩展断口：外接石墨触头测试器，配合主机测试西门子3AQ、3AT等带石墨触头开关，或用作6 路0～3V模拟信号输入。本项选配。
时间断口：模拟信号测试
A1、B1、C1、A2、B2、C2用作普通金属触头测试功能，配合闸电阻测试功能。
A3、B3、C3、A4、B4、C4只用作普通金属触头测试功能。
