断路器特性测试仪送检说明

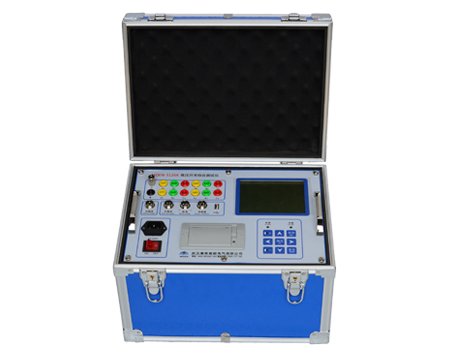

1、断路器特性测试仪面板上有两排断口插座，A1B1C1和A2B2C2共一个地（上端的金属接地柱）；A3B3C3和A4B4C4共一个地，虚地；如果要同时测试12个断口的时间、同期、弹跳等参数，必须将接地柱与虚地相连，然后接检测装置的黑色接地柱。

2、时间同期弹跳等时间相关参数测试，仪器【测试设置】菜单必须选择不同的测试时长，必须保证测试时长不小于标准时间发生器的输出脉冲时长。

3、校准时，防止仪器误触发校准装置，要先取消短路保护功能。具体如下：注：内部设有短路检测功能。如果需要解除短路检测功能，则进入【设置】菜单，看到【参数选项】，然后将“短路保护”选项取消，则短路保护功能取消了。以下相同内容再不做说明！

4、如果要进行速度测试，请选择对应的速度定义。如果取平均速度，则速度定义选择“同平均速度”。标配的直线行程传感器为50mm直线电阻传感器，请勿超出其拉动行程，以免损坏传感器。

5、断路器特性测试仪设置菜单中【参数选项】中有些省略掉的参数，如果有必须，请选中，则仪器测试结果会显示，否则为省略。
