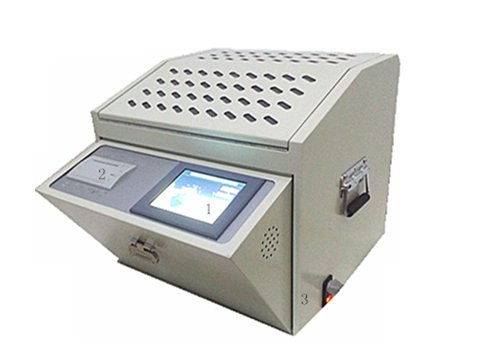

体积电阻率测试仪

概述
体积电阻率测试仪是依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造的高精密一体化检测仪器。体积电阻率测试仪主要用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量，内部集成了油杯、温控仪、温度传感器、标准电容器、高阻计、直流高压源等主要部件。该仪器应用先进的测控技术,全自动完成升温、控温、高速数据采样、运算、显示、打印及存储等过程。先//进的测量原理和高度数字化技术，使您的工作变得更加轻松、便捷。

仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕彩色触摸屏，全中文菜单，每一步骤都有中文提示，测试结果可以打印输出，操作人员不需专业培训就能熟练使用。

体积电阻率测试仪仪器特点
1. 高度自动化，升温、测量介损 、测量电阻率可一次完成；
2. 油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响；
3、体积电阻率测试仪采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。
4、体积电阻率测试仪采用先进的DSP和FFT技术，确保数据稳定、准确、可靠。
5、内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。
6、大屏幕彩色触摸屏，中文操作菜单，人家对话方便，操作简洁明了，一目了然。
7、具有开盖断高压，油杯高低压电极短路等温馨提示，消除安全隐患，确保操作人员的人身安全和设备的正常运行。
8、自带实时时钟，测试日期、时间可随测试结果保存、显示、打印；设备可以显示环境温度，对试验环境实时进行检测。
9、自动存储测量数据，可存储100组测量数据。
10. 空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。

体积电阻率测试仪产品主要技术指标
测 量 范 围： 电容量       5pF～200pF
直流电阻 率：   2.5 MΩm～20 TΩm
测 量 精 度： 直流电阻率   ±10%读数
测  温 范 围： 0～125℃
温度测量误差： ±0.5℃
直流试验电压： 0～500V     连续可调
功       耗： 100W
外  型 尺 寸： 420mm*380mm*385mm
总   重   量： 21kg

体积电阻率测试仪使用条件
1. 环境温度     0～40℃
2. 相对湿度    ≤80%
3. 工作电源     AC 220V（± 10%）
4. 电源频率     50 Hz (± 10%)
5. 功率消耗    ＜200 W
