无线矢量分析仪

来源：www.whmoen.com    更新时间：2020-07-02

无线矢量分析仪功能特点
1、三路电压，六路电流矢量同屏显示；对于差动保护装置的测试只需一次接线即可完成六角图的绘制，提高工作效率；在空间小，接线困难的情况下，还可采用双钳法进行多次测量zui终绘制出完整的六角图。
2、采用钳形电流互感器接线，不用断开电流回路，安全方便。
3、可进行复杂保护装置的矢量分析，判断接线是否正确，并给出正确的接线图以供对比。
4、可进行常规电参量测试，同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角；并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。
5、可进行三相三线高压计量装置错误接线检查，能对三相三线48种接线进行分析判断，直接给出分析结果；查处恶意改变计量接线的窃电手段，有效避免电费流失。
6、可进行现场被测信号的谐波分析，能分析出2－51次谐波的各次含量，自动计算出总谐波失真度。
7、提供无线测量模式，解决电压信、电流信号相隔远而无法测试的问题。
8、大屏幕、高亮度的彩色液晶显示，全汉字图形化菜单及操作提示实现友好的人机对话，触摸硅胶按键使操作更舒适、手感更佳，宽温液晶带亮度调节，可适应冬夏各季。
9、大容量锂电池供电，连续工作长达8小时。
10、用户可随时将测试的数据以记录的形式保存下来，以供集中统一管理、备案、查阅，可存储200组以上的数据。
11、可将保存的记录上传到后台管理计算机，进行综合分析，评审。
12、具备万年历、时钟功能，实时显示测试工作进行的日期及时间。
13、体积小、重量轻，便于现场使用。
14、预留USB接口，可用仪器来替代优盘等移动存储设备。


无线矢量分析仪技术指标
1、输入特性
电压通道数量：3通道
电压测量范围：0~450V
电压显示分辨率：0.01V
电流通道数量：6通道
电流测量范围：0~10A
电流显示分辨率：0.0001A
相位测量范围：－180°～＋180°
谐波分析次数：2～51次
无线通讯距离：≥1000米
2、准确度
电压：±0.2%
电流、功率：±0.5%
相角：±1°（有线），±2°（无线）
谐波电压含有率测量误差：≤0.3％
谐波电流含有率测量误差：≤0.5％
3、工作温度：－15℃~ ＋40℃
4、充电电源：交流160V~260V
5、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、体积：主机250mm×158mm×58mm，分机250mm×158mm×58mm
7、重量：主机1.6Kg，分机1.6Kg



无线矢量分析仪外型尺寸及面板布置

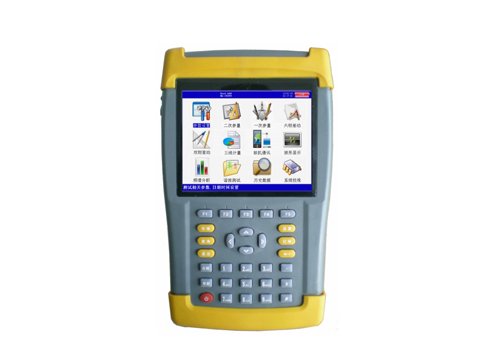

仪器外形正视如图一：

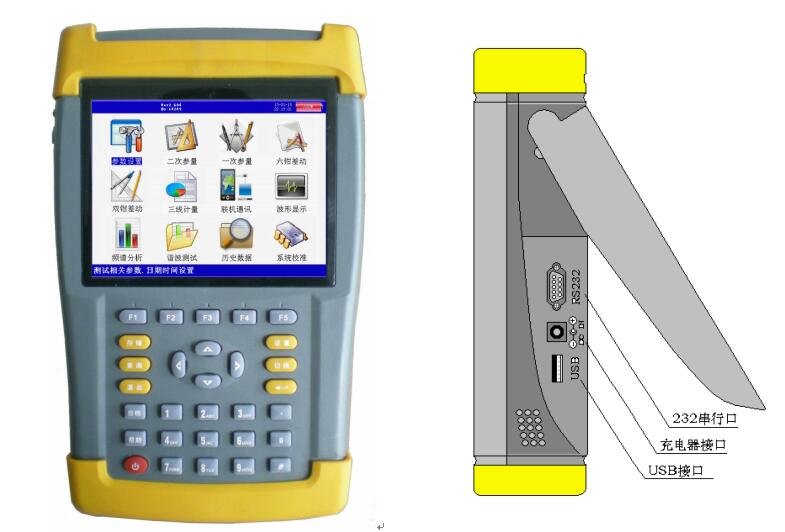

图一、仪器正视图(主分机相同)    图二、仪器右视图
仪器正面上方是液晶显示器，下方是按键区，顶端为接线部分，主机接线端子包括：四个电压输入端子UA、UB、UC、UN；六个电流输入接口（高压侧接口Iah、Ibh、Ich、低压侧接口IaL、IbL、IcL）。分机接线端子只有4个电压端子。
