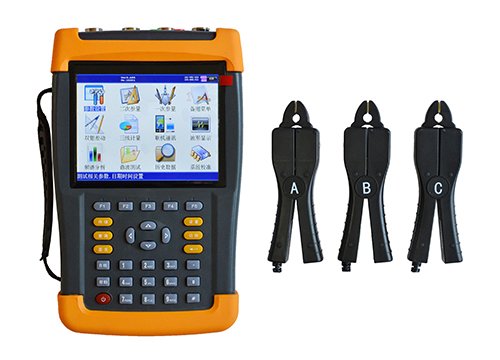

三相位伏安表

来源：www.whmoen.com    更新时间：2020-07-02

三相位伏安表功能特点
1、三路电压、三路电流矢量同屏显示，对于差动保护装置可采用双钳法进行多次测量zui终绘制出完整的六角图。
2、采用钳形电流互感器接线，不用断开电流回路，安全方便。
3、可进行复杂保护装置的矢量分析，判断接线是否正确，并给出正确的接线图以供对比。
4、可进行常规电参量测试，同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角；并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。
5、可进行三相三线高压计量装置错误接线检查，能对三相三线48种接线进行分析判断，直接给出分析结果；查处恶意改变计量接线的窃电手段，有效避免电费流失。
6、可进行现场被测信号的谐波分析，能分析出2－64次谐波的各次含量，自动计算出总谐波失真度。
7、大屏幕、高亮度的彩色液晶显示，全汉字图形化菜单及操作提示实现友好的人机对话，硅胶触摸按键使操作更舒适、手感更佳，液晶宽温、带亮度调节，适应冬夏各季环境应用。
8、大容量锂电池供电，连续工作长达6小时。
9、用户可随时将测试的数据以记录的形式保存下来，以供集中统一管理、备案、查阅，可存储2000组以上的数据。
10、可将保存的记录上传到后台管理计算机，进行综合分析，评审。
11、具备万年历、时钟功能，实时显示测试工作进行的日期及时间。
12、体积小、重量轻，便于现场使用。
13、预留USB接口，可用仪器来替代优盘等移动存储设备。


三相位伏安表技术指标
1、输入特性
电压通道数量：3通道
电压测量范围：0~450V
电压显示分辨率：0.01V
电流通道数量：3通道
电流测量范围：0~10A
电流显示分辨率：0.0001A
相位测量范围：－180°～＋180°
谐波分析次数：2～63次
2、准确度
电压：±0.2%
电流、功率：±0.5%
相角：±1°
谐波电压含有率测量误差：≤0.3％
谐波电流含有率测量误差：≤0.5％
3、工作温度：－15℃~ ＋40℃
4、充电电源：交流160V~260V
5、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、体积：250mm×160mm×60mm
7、重量：1.8kg
