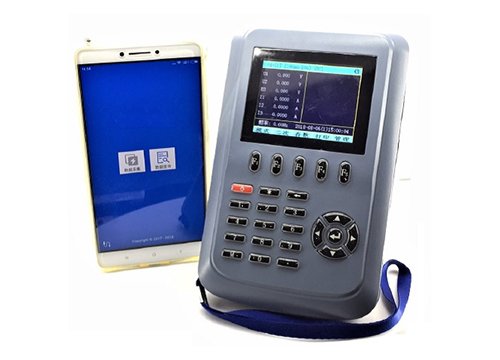

三相无线相位伏安表简介
ME3001W三相无线相位伏安表仪器具备智能化仪器的特点（测量/存储/查询/输出/打印等功能），在线采集交流采样信号，电能质量检测及用是负荷监控等功能，广泛适用电力行业继电保护、电能计量、防窃电等部门使用，同时也适用于化工、冶金、矿山、铁路等大型用电企业使用。
可与专用APP用电数据采集软件蓝牙连接，掌机端实时采集数据并分析数据。可24小时全天候对三相电流、电压、有功、无功、功率因数跟踪监测，并计算出三相不平衡率，且能自动将三相电流、电压、有功、无功、三相不平衡率以曲线形式直观地表示出来，从而为调整负荷及变压器运行管理，有效降低线损，提供科学的依据。电流测量采用钳形电流互感器，安装拆卸十分方便。



三相无线相位伏安表主要特点
1.采用3.4寸彩色LED液晶显示屏，彩色液晶显示器，界面显示清晰直观；
2.测量并显示三相电压、电流、相位及六角向量图；实时测量有功、无功功率、视在功率、频率及功率因数的分相及总和功率；
3.采集主机+掌机可记录分析各种用电设备电压、电流、功率、等电力参数，并自动绘制曲线图进行趋势分析及不平衡数据分析。
4.仪器测量精度高，测量范围宽5V～500V/1.5mA～10A范围内准确测量相位；
5.可设置PT、CT变比通过二次测量，自动换算成一次侧电参数；
6.自动判别线路负载特性，自动判别三相三线及三相四线共1008种电能表接线错误，指出错误位置；
7.测量结果有向量图、表格等多种显示方式；
8.双电源供电：测量端直接供电和高性能锂电池供电；
9.锂电池供电时，仪器可连续工作18-30小时；待机时间≥60小时；
10.电源自动节电管理功能，可自动关机或转入休眠状态；
11.内置时钟芯片，可准确记录、显示测量时间；
12.APP在线数据采集系统软件包括：数据采集、数据查询、上传/下载、趋势分析、不平衡分析多个功能版块。
13.趋势分析功能：自动绘制电压/电流/功率趋势图，显示zui大值 /zui小值/平均值。
14.不平衡分析功能：自动绘制不平衡曲张图，显示zui大值 、zui小值、平均值，可放大或缩小。
15.数据可上传/下载，可通过微信或QQ通过网络发送给其他技术人员，进行远程数据分析。
16.无线传输及通迅功能：蓝牙无线+智能APP专用软件在安卓手持终端机上实现数据采集、存储、查看、分析。
17.平板终端掌机数据存储量大，存储数据包括电压、电流、相位、功率、功率因数、向量图、地理位置、照片等大量现场测试数据。
18.专用APP系统软件适用性强，适用于所有安卓手机，图形化中文界面、 触摸操作、支持汉字输入，应用更加人性化，操作简单。
19.云端数据管理，现场检测数据可上传至云端，或QQ、微信发送给其他人员，运行该程序远程查看所有信息（图形及数据）。
20.基于android手持终端的APP应用软件功能更强大，也用于调查取证功能(拍照、定位功能)。
21.APP在线数据采集软件终身免费升级。
22.采用超小型结构设计，手持式，体积小，重量轻。

三相无线相位伏安表基本技术指标

测量项目	量程	测量范围	zui小分辨率	误差极限
交流电压	20V/200V/500V	5V～500V	0.001V	±0.5%量程
交流电流	10A	1.5mA～10A	0.1mA	±0.5%量程
	100A	1A-100A	1mA	±0.5%量程
	500A	5A-500A	10mA	±1.0%量程
相位测量	0～360°	5V～500V/10mA～10A	0.1°	±1.0°
频率测量	50Hz	45-65Hz	0.01Hz	±0.02Hz
功率测量	5V～500V / 1.5mA～10A		0.1W	±1.0%
工作电源	4000mAh/7.4V锂电池供电及PT端子借电
外形尺寸及重量	仪器主机200x126x45（mm）   重量：650g（含电池） 电流钳表140x40x19 （mm）   重量：160g/把   钳口：Φ8mm

注：可根据用户需求订制0.2级产品，电压可根据需求扩展到600V，电流扩展到20A，订货时须注明。

三相无线相位伏安表仪器配置

1. 标准配置明细：

1)主机                     1台
2)10A钳形电流互感器       3只
3)电压测试线               1套
4)电源适配器               1个
5)数据管理软件及数据线     1套
6)产品使用说明书           1份
7)产品合格证/保修卡        1张
8)便携包                   1个

2. 选配件明细（标准报价不含）：
1)微型打印机VMP02           台
2)备用锂电池                  组
3)100A钳形电流互感器         只
4)500A钳形电流互感器         只
5)1000A钳形电流互感器        只
6)平板掌机（安卓系统）
