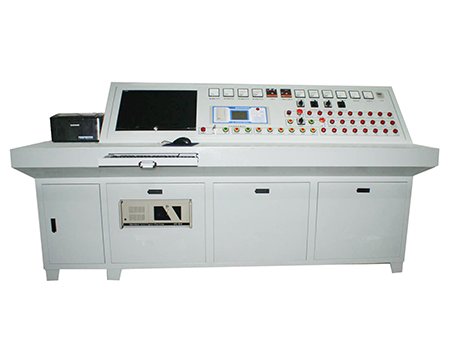

变压器综合测试台

来源：www.whmoen.com    更新时间：2020-06-16

变压器综合测试台简介
综合试验台符合GB/T4776，GB/T5169，GB/4285-1993等相关国家标准。
该试验台主要是对电力变压器，配电变压器的空载、负载特性进行试验，也可对被试变压器进行倍频感应及工频耐压试验。
该装置测量部分由高档单片机控制，数字显示，空载，短路等测试数据由单片机同步采样，避免了传统试验方法中电压，电流表，功率表分别读数并由人工计算造成的误差。



变压器综合测试台测试项目
▼三相电压有效值
▼三相电流有效值
▼三相有功损耗
▼三相无功损耗
▼三相平均值电压
▼三相电压平均值
▼三相电流平均值
▼总功率
▼空载电流百分比
▼阻抗电压百分比
▼频率
▼功率因数
▼倍频感应试验


变压器综合测试台技术参数

项目	测量范围	相对误差
电压	0.1～500V	+（0.2%读数+0.1%量程）
电流	0.1～5A	+（0.2%读数+0.1%量程）
功率	U*I	+（0.2%读数+0.1%量程）
功率因数	0.1~0.9999	+ 3个字
变比	1.000～9999.9	0.2级
组别	00～11
电源	AC220V+10%               50HZ+2%
使用环境	工作温度范围0~40℃  相对湿度30%~90%

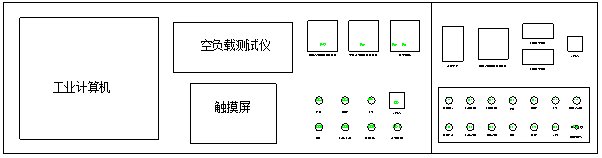

变压器综合测试台面板整体布局图

试验操作台分为两个区域，左边为空载试验、负载试验及感应试验区域，右边为工频试验区域
