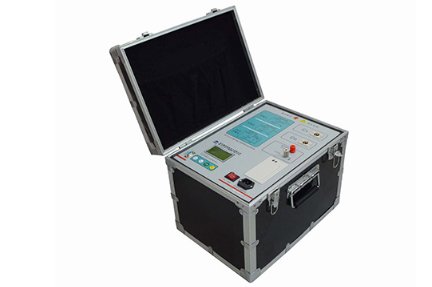

全自动介损测试仪厂家简介
武汉摩恩提供抗干扰介损测试仪厂家价格，抗干扰介损测试仪厂家报价，产品选型，技术支持，全自动介损测试仪厂家是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器

全自动介损测试仪厂家是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

全自动介损测试仪厂家面板说明

1、紧急停机按钮及高压指示灯  2、复位按钮
3、U盘接口                  4、总电源开关
5、AC220V电源输入插座      6、Cx：试品输入插座
7、触摸显示屏               8、接地接线柱
9、ES自激输出              10、打印机
11、高压输出HV插座

全自动介损测试仪厂家标准电容器，标准介损器
·正接法
   1.HV用红色高压线连试品高压
   2.Cx用黑色测试线连试品低压
   3.黑色测试线的屏蔽层连试品E
·反接法
   1.试品高压接地
   2. HV用红色高压线连试品低压
   3.红色高压线的屏蔽层连试品E
   4.Cx悬空
   5.桶体已为高压注意绝缘

注意：
 · 所有连线虚线为电缆屏蔽层，实线为电缆芯线。
 · 请使用出厂时配套的测试电缆。仪器测量电缆通用，但本仪器属于高精密测量仪器，测量时请尽量使用仪器出厂时附带的测试电缆，否则的话可能因电缆自身的属性差异而影响测量结果的精度。
 · 具体每个接线插座和端子使用何种电缆连接请参考 “面板说明”。

全自动介损测试仪厂家注意事项
1、本仪器只能在停电设备上使用，其它设备可不断电；
2、仪器自带有升压装置，应注意高压引线的绝缘及人员安全；
3、仪器必须可靠接地;
4、使用本仪器检测设备前，应先对设备进行绝缘检测；
5、确定设备的耐压等级，正确选择仪器升压档位，以防击穿设备，损坏仪器；
6、仪器所配专用高压电缆出厂时已检测合格，但测量时仍需远离人体；
7、输入电压为AC220V±10%，超出范围都有可能影响测试精度；zui大输入电压为AC264V，超过此值会造成永久性损坏，对此厂家不予保修；
8、打印机有可能在搬运过程中因卷纸松动而出现打印卡纸，此时只需将卷纸取出，绕紧后重新装入；
9、仪器应注意防潮，防剧烈震动；
10、发电机供电时应将输出零线接地，否则会提示接地有误。
