本文主要针对变压器特性综合控制台功能之一直流电阻测试介绍
变压器特性综合控制台厂家简介
武汉摩恩提供便变压器特性综合控制台厂家价格，变压器特性综合控制台厂家报价，产品选型，技术支持， 变压器特性综合控制台具有变压器直流电阻、变压器有载开关、接地引线导通、导电回路电阻、接地线成组等电阻类测试功能。


变压器特性综合控制台厂家主要功能及特点：
1. 具有变压器直流电阻、变压器有载开关、接地引线导通、导电回路电阻、接地线成组等电阻类测试功能。
2. 具有变压器变比、变压器空载负载损耗、变压器短路阻抗、变压器容量、输电线路参数、电容电感参数等交流参数测试功能。
3．具有避雷器泄漏电流、介质损耗等绝缘类测试功能。
4. 全部功能通过一个大屏幕触摸屏完成操作。
5. 具有RS-485,USB,及无线通信接口。

变压器特性综合控制台厂家功能之一直流电阻测试操作方法：

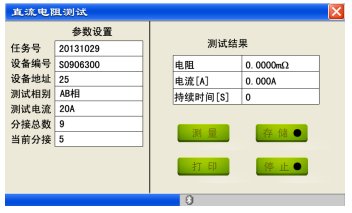

在图1-3中轻触“直流电阻测试”进入如图2-1所示界面，测量前必须进行相应的参数设置 。轻触图2-1中“测试参数”按钮进入图2-2所示界面， 在此所有参数项都可以修改。

图1

图2

各参数说明如下：
设备地址：25 （注：设备地址更改将引起装置配置变化，请慎重修改！）
设备编号：可输入zui多九位数字或英文字符（如出厂编号），用于标识被测设备。一般开头一位是一位字符，后面两位代表变压器类型，后六位代表变压器容量（运行输入的zui大容量值为500000），单位为KVA，如变压器类型为S9，容量为63000KVA，则其编号一栏应输入：S09063000。
测试相别：当前测试相。
测试电流：测试输出电流，可选择固定输出电流；自动设置的输出电流是尽量使用较大的电流，可能输出从0到zui大值的各种电流；手动设置输出从0到zui大值的各种电流。
分接总数：有载调压变压器分接开关分接点总数 。
当前分接：当前分接开关分接点所在位置，分接1对应变压比zui小的分接点 。
参数设定好后轻触“测量”按钮保存参数并进入测量状态，显示变化的充电电流和测量时间， 充电完成后自动显示电阻值 。等数据稳定后，轻触“停止”按钮停止当前测试，进入放电状态，放电结束后， 完成一次电阻测量，按钮上黑色“●”变成红色，此时可以进行存储和打印功能。“存储”键右上方的 黑色“●”变成红色，表示当前测试数据已存储。

变压器特性综合控制台厂家功能之一直流电阻测试操作方法主要技术指标：
1.主要技术指标见下表：

电流挡	测量范围	电流挡	测量范围
1ｍA	500W～10ｋW	10A	5mW～1W
5ｍA	100W～２ｋW	20A	0.3mW～500mW
30ｍA	20W～300W	50A	0.2mW～150mW
0.2A	3W～50W	75A	0.2mW～100mW
1A	500mW～10W	100A	0.1mW～75mW
5A	10mW～2W
小于上述测量范围的电阻请使用zui大或自动量程

2.zui高分辨度： 0.1

注意事项：
1、由于本设备输出电流范围较大，在测量之前一定要考虑电流选择不要超过被测设备承受范围，过大的电流会导致被测电阻因电流热效应而发生阻值逐渐变化。
2、自动电流挡的输出电流是尽量使用较大的电流，可能输出从0到zui大值的各种电流。
3、同一个测试钳的两条线要分别接到同颜色的电流和电压接线柱。
4、每次测试完毕后，等待放电指示结束后再拆测试线，操作者应注意安全。
