便携式三通道直流电阻测试仪

来源：www.whmoen.com    更新时间：2020-07-30

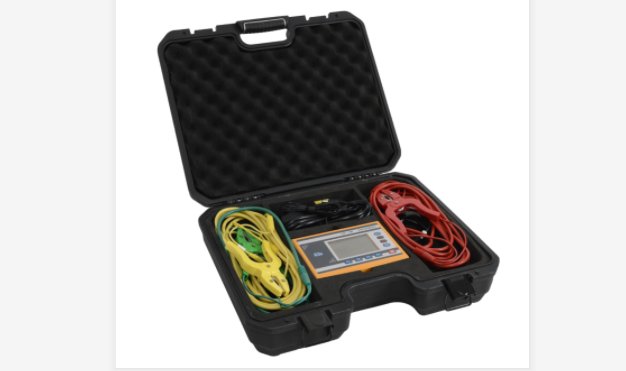

便携式三通道直流电阻测试仪

厂家简介
武汉摩恩提供便便携式三通道直流电阻测试仪厂家价格，便携式三通道直流电阻测试仪厂家报价，产品选型，技术支持，适用于配电变压器、互感器、电抗器、发电机、电机等试品，也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的快速测量，具有速度快、数据稳定的特点。


为了满足变压器直流电阻快速测量的需要，本公司zui新开发研制了一款革命性的产品，国内首款手持式三通道直流电阻测试仪。该仪器采用全新技术，具有高效率、体积小（单手操作）、重量轻、输出电流大等特点。整机由ARM处理器控制，自动完成自检、数据处理、显示等功能，还具有自动放电、自动消磁和充放电指示等功能。
本仪器测量精度高，操作简便，适用于配电变压器、互感器、电抗器、发电机、电机等试品，也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的快速测量，具有速度快、数据稳定的特点。

便携式三通道直流电阻测试仪厂家安全事项
1.本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。
2.使用本仪器前一定要认真阅读本手册。
3.仪器的操作者应具备一般电气设备或仪器的使用常识。
4.本仪表属高精密仪表，应避免剧烈振动。
5.对本仪器的维修、维护和调试应由专业人员进行。
6.测试完毕后一定要等放电指示完成后，再关闭电源，拆除测试线。
7.测量无载调压变压器，一定要等放电提示结束后，再切换变压器档位。
8.在测试过程中，禁止拆卸和移动测试夹和供电线路。
1.3  依据标准
便携式三通道直流电阻测试仪依据的相关标准如下表所示：

序号	标准名称
1	GB50150-2006   《电气装置安装工程电气设备交接试验标准》
2	GB6587-86 《电子测量仪器环境试验总纲》
3	GB6593-86 《电子仪器质量检定规则》
4	DL/T845.3-2004 《电力行业标准直流电阻测试仪通用技术条件》
5	DL/T 596-2005      《电力设备预防性试验规程》
6	DL/T 846-2004     《高电压测试设备通用技术条件系列标准》
7	GB1094.1-GB1094.6-96  《外壳防护等级》

便携式三通道直流电阻测试仪厂家产品信息
2.1  突出优势
1.一款革命性的产品，代表了直流电阻测试技术的一大突破，国内首家推出：手持式三通道直阻电阻测试仪，轻巧强大，方便携带。
2.一次性接线的理念，无需重新连接和断开测试引线，从而节省更多时间，消除和减少大量的安全隐患。
3.内置超大容量锂电池，典型工况下可连续工作10小时以上（典型工况指被测电阻小于100mΩ,2A电流档，电池充满电情况下）。
4.测试程序简单高效，5种测试模式可选，仪器自动测量选定高压侧或低压侧绕组的电阻，包括高低压三相绕组测量，或单绕组测量。
5.自动选择测试电流，zui大电流可达2A。
6.有效读数达50000字， 显示范围为0-49999, 为其它厂家同类产品的2.5倍以上(其它厂家产品有效读数只有20000字甚至10000字，即zui高只能显示19999甚至9999)。
7.测量范围宽（0.1μΩ-20KΩ），适用于配电变压器、互感器、电抗器、发电机、电机等试品，也可用于测量开关、铜排、接触器、继电器触点、金属导线、电缆附件等试品的测量。
8.菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
9.仪器带有万年历、数据存储高达10000组，关机不丢失数据。
10.简单便捷的USB存储，用于存储和传送测试结果，以供查阅编辑。
11.同步绕组磁化技术能对大感性负载进行精确快速地直流电阻测试，无论是星型连接，还是三角形连接的绕组，一次性接线即可完成三相直阻测量，并自动计算三相不平衡率，极大节省测量时间，提高工作效率。
12.内置测试完毕自动消磁功能，且具有音响放电报警，放电指示清晰，减少误操作。
13.测试线意外断开或电源中断，内建完善的放电回路及反电势保护电路使之具有极强的抗拉弧能力。
2.2  供电方式
本仪器采用交直流两用模式。
在不插入专用电源适配器时，由内置锂电池供电；

插上专用电源适配器后，自动切换为交流供电模式，并同时给仪器充电。

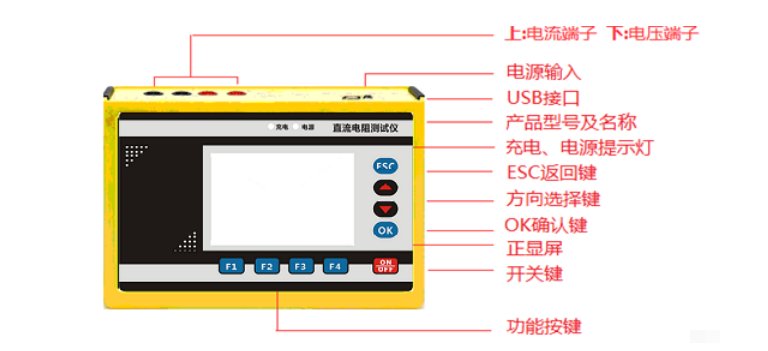

便携式三通道直流电阻测试仪厂家面板示意

1.Ic、 Ib、 Ia、 In 端子：电流输出端子。
2.Uc、Ub、Ua、Un端子：电压测量端子。
3.电源输入：专用电源适配器输入孔。
4.USB接口：连接USB数据线以便电脑连接，进行测试数据导出等操作。
5.充电指示灯：插上三芯电源线后，充电时点亮，充电完毕后熄灭；
6.电源指示灯：点亮表示正在使用AC220V电源，熄灭表示使用内置电池；
7.ESC返回键：按下此键可取消当前界面的操作并返回上一级界面。
8.上下方向键：按下此键在相应的设置界面下，可增减数字，或改变测试模式。
9.OK确认键：按下此键确认当前操作，或进入下一选项；
10.显示器：正显液晶显示器，显示主菜单、电流值、电阻值及其他信息等。
11.开关键：开关为整机电源的接通与关闭，具有防误关机功能。关闭时请长按，关机
进度条走完才会关机。
12.F1—F4功能按键：由屏幕对应指示功能选项，用以选择、修改选定项。
2.4  图形界面（主菜单）

2.5  技术指标

工作电源		交流：AC220V±10%，50Hz±1Hz专用电源适配器
		直流：内置14.8V/2.6AH锂电池
输出电流		20mA、200mA、2A（依量程自动选择）
开路输出电压		DC12V
量程(电阻量程自动切换)
2A档 (电流回路zui大允许5.5Ω)		200mA档 (电流回路zui大允许55Ω)	20mA档 (电流回路zui大允许22kΩ)
0.0001mΩ-4.9999mΩ		0.01mΩ-499.99mΩ	0.0001Ω-4.9999Ω
0.001mΩ-49.999mΩ		0.0001Ω-4.9999Ω	0.001Ω-49.999Ω
0.01mΩ-499.99mΩ		0.001Ω-49.999Ω	0.01Ω-499.99Ω
0.0001Ω-4.9999Ω			500.00Ω-999.99Ω
			1.000kΩ-9.999kΩ
			10.00kΩ-19.99kΩ
准确度	小于1.000kΩ	±(0.2%RD+0.05%FS)
	1.000kΩ或以上	±(0.2%RD+0.1%FS)
zui小分辨率		0.1μΩ
内部数据存储		10000组
显示		正显液晶显示屏，阳光下可清晰显示
工作温度		-10～40℃
环境湿度		≤80%RH，无结露
储存条件		-20℃~50℃，≤95％RH, 无结露
体积		长170mm×宽119mm×高45mm
主机净重		~595g（含电池）
