三倍耐压试验装置厂家简介
   武汉摩恩提供三倍耐压试验装置厂家价格、三倍耐压试验装置厂家报价，产品选型，技术支持，可满足电力系统对高压变压器、互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统10KV电机及电力变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。


三倍耐压试验装置厂家特性

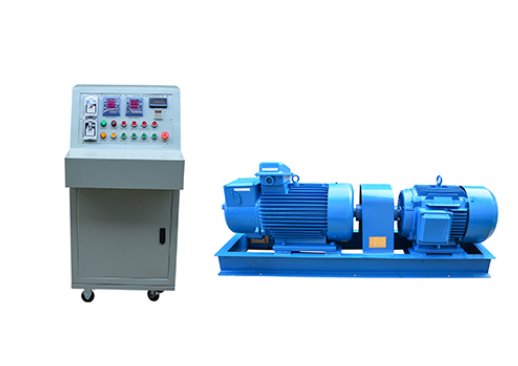

MOEORW-3320F中频发电机组感应耐压试验装置由中频发电机组（以下简称发电机）和操作台组成。可满足电力系统对高压变压器、互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统10KV电机及电力变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。
中频发电机组（以下简称发电机）由50Hz、380V电源供电，由工频鼠笼式异步电动机（以下简称工频电动机）驱动同轴、共机壳的中频无刷同步发电机发电，对外提供频率接近125Hz、电压为462/800V的三相中频电源。
1.1 使用环境
a）海拔高度≤1000m ；
b）环境温度－15℃～40℃ ；
c）相对湿度≤90%(25℃时) 。

三倍耐压试验装置厂家结构、安装型式、防护等级和绝缘等级
2.1 发电机由工频电动机、中频发电机、交流励磁机等组成。
2.2 发电机的结构及安装型式为IM 1000。
2.3 发电机外壳防护等级为IP21。
2.4 发电机绝缘等级为F级。


三倍耐压试验装置厂家主要技术性能指标
3.2.1 在发电机启动成功后，中频发电机空载剩磁电压不超过26V，通过调节励磁，输出电压在不超过26V到800V范围内连续可调。
3.2.2 负载从空载到额定空载,发电机输出相电压波形正弦性畸变率≤3%；


三倍耐压试验装置厂家旋转整流器
旋转整流器的作用是将交流励磁机转子上产生的三相交流电整流成直流，并供给中频发电机转子励磁绕组。它被安装在4.1.5.2所述的盖板上,并与主转子一起旋转。旋转整流器上有五个接线柱，其中三个标有“”符号，另外两个分别标有“+”、“－”符号。 “”端分别与交流励磁机电枢绕组三根引接线连接， “+”、“－”端分别与主发电机磁场绕组两端引接线F1、F2连接。
