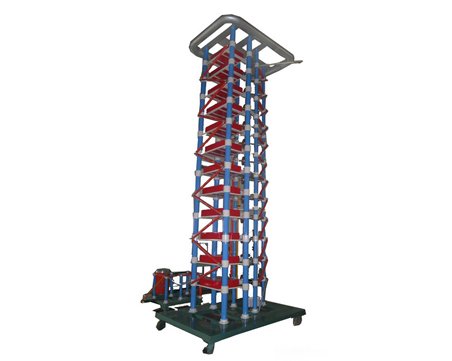

武汉摩恩提供雷电冲击发生器厂家价格、雷电冲击发生器厂家报价，产品选型，技术支持，控制操作台与控制箱采用光纤连接，替代传统使用的多芯控制电缆，使得控制器与冲击发生器没有电联系，从根本上解决高压试验地电位抬高对测控系统的影响，使系统更加简便、安全、耐用。
雷电冲击发生器厂家系统特点
1、采用PLC可编程控制器技术，使控制系统实现超小型化及高可靠性能，并很方便与计算机连接可达到计算机智能自动控制。
2、控制操作台与控制箱采用光纤连接，替代传统使用的多芯控制电缆，使得控制器与冲击发生器没有电联系，从根本上解决高压试验地电位抬高对测控系统的影响，使系统更加简便、安全、耐用。
3、关键器件及面板全部采用优质进口器件，质量可靠、外观豪华、操作自如。
4、操作界面采用液晶触摸屏，可灵活编程并进行控制软件升级。界面具有画面提示功能，可实现人机对话，操作方便，不易出错。
5、具有控制、测量、保护、连锁等各种功能，并可实现自动控制、程序控制，功能可拓展。
雷电冲击发生器厂家操作指南
1、准备
1）冲击电流发生器用于控制冲击电流发生器试验装置。在开始进行冲击电流试验前，应先作好以下准备工作：
a.检查高压引线是否接好，绝缘距离是否合乎要求；
b.检查接地引线是否接好；
c.检查是否有备用的接地棒；
d.检查试区安全门是否关好；
2）合上冲击发生器控制系统的供电电源空气开关。
注：冲击电流发生器的供电电源应该设有空气开关并安装在合适的电源开关柜内。由于冲击电流发生器的控制箱和控制器采用光纤连接，所以应该分别提供两路电源：供给控制箱的电源应考虑充电变压器的容量和电压，提供220V或380V+220V交流电压；供给控制器的电源为220V、5A的交流电源。
将PLC控制箱上的电源开关顺时针合上，则电源指示灯点亮，表示GCS2003冲击电流发生器控制箱已接通电源。
3）将PLC控制箱上的安全按钮复位（安全按钮指示灯应点亮）。
4）将控制台的电源按钮按下，则控制台接通电源，电源指示灯点亮。
2、操作
对冲击电流发生器的操作是通过控制操作器来实现的。
1）电源开关作为控制太的电源开关，按下后则接通220V交流电源。
2）紧急按钮可在任何情况下立即将冲击电流发生器充电电源切断，控制系统将自动接地。
注：紧急按钮是带锁的，按下后需要顺时针转动才能复位，否则紧急按钮将一直闭合，系统无法合闸充电。
3、软件操作
控制操作是在控制系统的软件操作界面上实现的。控制操作界面为计算机操作界面。界面如下：

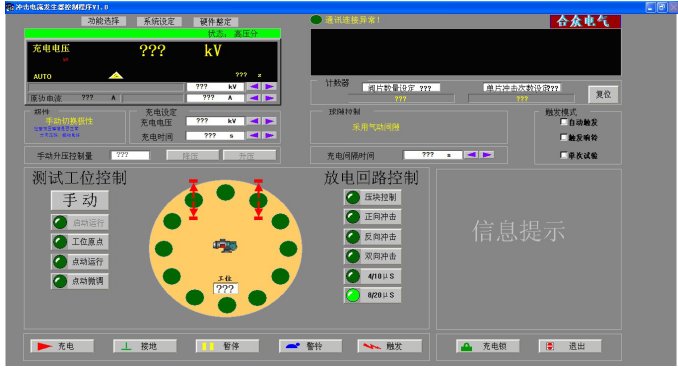

1）计算机操作界面
控制画面
2）操作步骤说明
以下是步骤提示：
分别接通控制台电源和发生器本体控制柜（在冲击电流发生器充电电源旁）电源。
此时应该保证：紧急按钮（在控制台操作界面旁）已锁定，安全按钮（在本体控制柜电源开关旁）已锁定发生器接地开关已接地，由于发生器已经接地，且已经进行了安全锁定，冲击电流发生器的充电操作被禁止，这时 可对冲击电压发生器系统进行连线检查、设备检查等不会发生高压危险。
确认设备接线正确和试区无其他人员后，可开始充电操作：
解除安全按钮锁定、拿开接地棒；
复位紧急按钮；
由初始界面进入到主控制界面，解除充电锁定；
选择自动充电功能、球隙自动跟踪模式、自动触发方式；
设定每级充电电压、充电时间、计数次数并复位计数器；
设定极限保护电压（应大于充电电压设定）、极限保护充电电流；
按充电按钮，则系统自动开始充电；
若限制充电的条件没解除，系统将不会充电，并会弹出相应的提示画面。
系统达到充电电压设定值后，自动触发放电并继续进行下一次充电。
按接地按钮，则系统自动接地并停止充电。
系统在充电状态，按下暂停按钮，系统停止充电，但没有接地。
系统在充电状态，按下紧急按钮，系统将停止充电并接地。
系统自动进行计数，达到计数设定后系统自动停止充电并接地。
完成充电操作并接地后，应确认以下操作：
在控制界面上锁定充电按钮
按下控制台上的紧急按钮
锁定控制柜上的安全按钮（按钮灯熄灭）
将接地棒挂在发生器第一级直流高压出线上
3）测量操作
冲击电流发生器每次触发后，都会产生冲击高电压脉冲，经过分流器分压后由测量电缆送到控制台的峰值电压表和示波器，可以显示脉冲幅值及波形，并自动测量波形参数。
示波器的测量操作是由专门的测量软件完成的，通过测量软件，可以完成对示波器的设定，并将示波器测得的波形数据送到计算机，进行显示、参数计算、波形分析及数据存储。

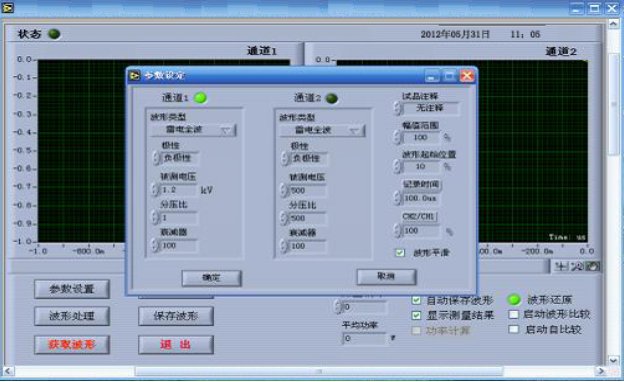

操作界面如下：
操作步骤如下
a.点击计算机桌面测量软件包图标进入测量软件操作界面
b.点击参数设定按钮，可进入参数设定界面进行必要的设定：
选择示波器的测量通道
选择测量的冲击波形种类
选择测量的冲击波形极性
选择被测电压的zui大值
设定分压器的分压比（输入分压器的实际分压比）
设定衰减器的衰减比例，
选择记录波形的时间
选择是否需要数字滤波
c.正确设定示波器参数后，点击获取波形按钮，则计算机将设定示波器并准备好记录脉冲波形。当发生器触发后，示波器将自动记录波形并传送到计算机屏幕显示，可以获得脉冲幅值、波头时间、波尾时间等波形参数。
d.点击保存波形按钮，可以将显示的波形存在计算机的硬盘上。
e.点击波形处理按钮，可以将存盘的波形调出，生成图片文件或打印输出。
f.点击退出按钮则退出
