局部放电检测系统厂家

来源：www.whmoen.com 更新时间：2020-05-11

局部放电检测系统厂家简介
武汉摩恩提供局部放电检测系统厂家价格、局部放电检测系统厂家报价，产品选型，技术支持，还具备全程控自动校准、自动同步、自动电压记录、自动测量保存回放等功能，可测量如放电重复率n，平均放电电流I，平方率D等IEC-270所规定的各种局放参数

局部放电试验是电力设备绝缘的主要试验项目，局部放电量等参数则是评价电力设备质量的重要指标。根据国际及国内目前zui新技术进展而开发的JFD-1000系列局部放电检测系统是获得成功的JFD系列局放仪中的新一代成员，是国网武汉高压研究院新研制的多功能多通道局放检测系统。
MEJF-2000系统就其检测方法、测量回路、技术性能参数完全符合zui新的GB7354及IEC-270“局部放电测量”标准要求。适用于各类高压电器设备的局放测量，覆盖全电压及容量等级

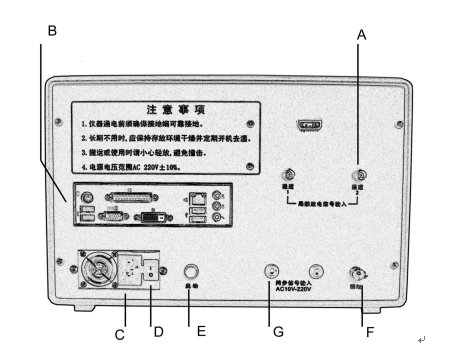

局部放电检测系统厂家主机后视图
局部放电检测系统厂家主机后视图

A.信号输入口	Q9插头，检测阻抗检测到的信号经专用电缆由此口输入到检测系统的放大器。
B.标准微机接口	与标准微机一样的常用接口。
C.电源插座	电源线连接此处和电源。此仪器使用220V电源。
D.电源开关	I=ON,O=OFF,将开关置于“I”后，还需按一下前面板系统启动/关闭键（见前视图“E”），才能启动仪器。若要关闭电源，请先退出系统，再将此开关置于“O”。
E.系统启动/关闭开关	按下可启动或关闭系统（启动系统还需将电源开关置于“O”）
F.接地端子	检测系统的保护接地，MEJF-2000系统通电前必须接地。
G.零标信号输入口	此处外接零标同步信号。(AC 10~220V)

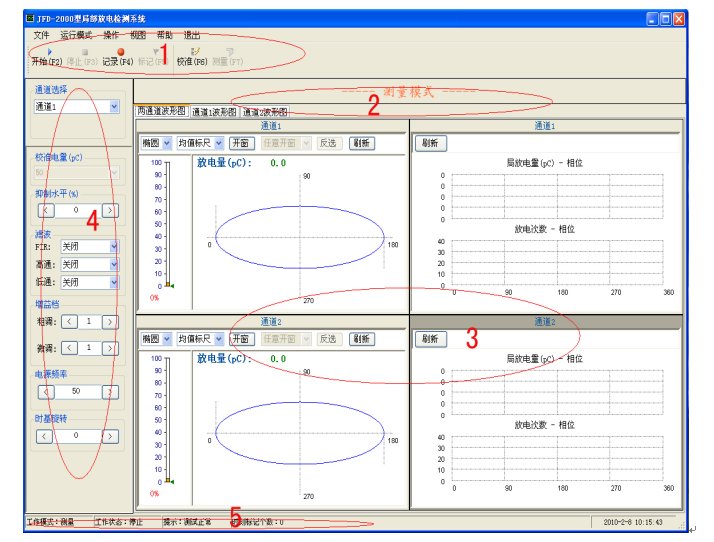

MEJF-2000局部放电检测系统厂家软件界面
MEJF-2000系统采用软件程控方式工作，操作者可根据需要或软件界面的提示进行鼠标、键盘或触摸屏操作，实现局部放电的测量。随着软件的不断开发，MEJF-2000系统功能将不断拓展。目前MEJF-2000系统软件分为测试软件和数据回放软件。
2-2-1 局部放电测试软件界面

1.主菜单区	提供软件的基本功能，详见 2-2-1
2.模式及视图显示栏	显示当前模式及视图页，详见 2-2-2。
3.视图区	可设置单个或多个视图显示波形或三维图谱，详见 2-2-3。
4.参数设置区	对增益、滤波等参数进行设置, 详见 2-2-4
5.状态显示栏	显示当前工作状态，详见 2-2-5。
