高压交联电缆交流耐压试验设备厂家

来源：www.whmoen.com    更新时间：2020-05-08

高压交联电缆交流耐压试验设备厂家简介
武汉摩恩提供高压交联电缆交流耐压试验设备厂家价格、高压交联电缆交流耐压试验设备厂家报价，产品选型，技术支持，该装置主要针对10kV、35kV电缆，40kV/20000kVA主变的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

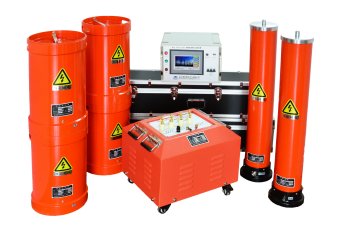

高压交联电缆交流耐压试验设备主要由变频电源、励磁变压器、电抗器、电容分压器组成。
高压交联电缆交流耐压试验设备 技术指标

1．额定电压：
22kV---满足10kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压不超过22kV,试验时间5min；
54kV---满足35kV电缆的交流耐压试验；工作频率：30-300Hz,试验电压不超过52kV,试验时间60min；
54kV---满足40kV/20000kVA主变的交流耐压试验;工作频率：45-65Hz,试验电压不超过35kV,试验时间1min；
2、输出电压波形畸变率：<1.0％
3、允许连续工作时间：额定条件下一次性工作60分钟；
4、装置自身品质因数：Q≥30(f=45Hz)
5、装置输出波形：正弦波
6、输入电源：三相380V或单相220V
7、频率调节范围：30Hz～300Hz
8、系统测量精度：1.5％
9、装置具有过压、过流、零位启动等保护功能


高压交联电缆交流耐压试验设备主要配置及技术参数说明：
1. 变频电源一台：
额定功率：6kW；
输入电压：三相 380V或单相220V±5%  50Hz
输出电压：0～400V可调
输出电压频率：30～300Hz
0.1Hz步进可调
频率不稳定度≤0.02%
输出电流：0～15A
2. 高压电抗器（共四台）：
额定工作电压：27kV
额定工作电流：1A
额定电感量：110H
连续工作时间：60min
温    升：小于65K
工作频率：30~300Hz
3. 激励变压器（一台）：
额定容量：6kVA
输入电压：400V
输出电压：1.5/3/6kV
输出电流：4/2/1A
4. 电容分压器(一台)：
自身电容量；1000pF
额定电压：110kV
工作频率：30～300Hz
不确定度：1.5%
额定电压:110kV/1000pF
5. 测试线壹套：
